Моторный участок

Моторный участок

Артикул: 396

350 руб.

В корзину

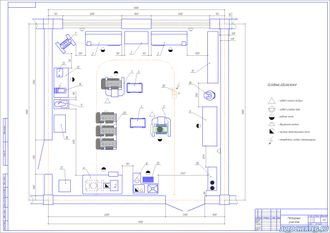

Планировочное решение моторного участка АТП.

Описание Характеристики

Наименование

Модель

Кол-во

Габаритные размеры, мм

Занимаемая площадь, м2

Приме-чание

Стенд для ремонта двигателей

Р1250

2

940х940

0,8836

Передвижной

Слесарный верстак

1ВС-2А

2

1850х700

1,295


Шкаф для инструмента и приспособлений

СИ

1

1200х640

0,768


Обкаточно-тормозной стенд

Интер 449

1

2020х1140

2,3028

Для «холодной» обкатки ДВС

Инструментальная тележка

Ferrum 02.230

2

780х455

0,3549

Передвижная

Стол для дефектовки деталей

СИ

1

2000х840

1,68


Пресс гидравлический

TOPLIFT

PRESS

TL 0500-1

1

800х650

0,52


Установка для мойки и очистки деталей двигателя

ОРГ-386

1

1280х1065

1,3632

Q = 20 т

Вертикально-сверлильный станок

1А82

1

780х460

0,3588


Электротельфер на монорельсе

CVAT

1

-

-

Q = 5 т

Стеллаж для деталей

СИ

1

2600х530

1,378


Стол для приспособлений

СИ

1

1500х840

1,26


Приспособление для сборки деталей цилиндро-поршневой группы

СИ

1

300х400

-


Печь электрическая муфельная

ГАРО 345.77

1

580х270

-


Деревянный трап

СИ

1

850х700

0,595


Установка для сбора технических жидкостей

Сорокинстру-мент мод.11.20

1

530х290

0,1537


Ларь для отходов

СИ

1

600х600

0,36


Ларь для ветоши

СИ

1

900х600

0,54


Пожарный пост

ПоС

1

1200х450

0,54


Трап для двигателей (отремонтированных и ожидающих ремонта)

СИ

1

1830х785

1,43655


Экспликация оборудования есть
Площадь производственного участка 81 кв.м.
Формат основного чертежа А1
