Съемник реактивных штанг КамАЗ

цифровой товар

Артикул: 9

720 руб.

Артикул: 9

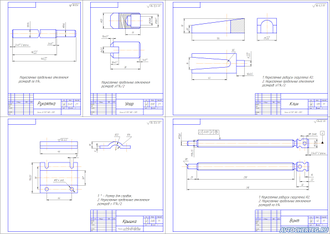

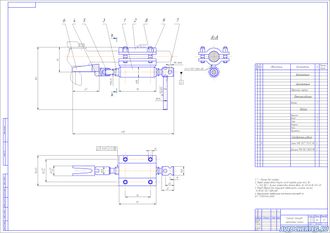

Разработанная конструкция съемника предназначена для снятия реактивных штанг подвески автомобиля КамАЗ. В архиве сборочный чертеж, деталировка и описание съемника.

Описание

Основной деталью съемника является корпус 1, в котором вращается винт 3 при помощи рукоятки 7. Конец винта 1 упирается в упор 4 со втулкой 5 и через них соединяется с клином 6. Крепление корпуса к тяге (штанге подвески) осуществляется при помощи крышки 2.
Работа съемником заключается в следующем: на реактивной штанге подвески закрепляется крышка с корпусом съемником. К пальцу штанги с открученной гайкой подводится клин и винтом осуществляется его внедрение в место между корпусом пальца и ушком штанги. Палец выпрессовывается из корпуса и съемник разбирается.

Характеристики

Описание к чертежу	Краткое описание без расчетов
Спецификация к сборочному чертежу	есть
Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
