Пост по ремонту и ТО ходовой части

Артикул: 1513

250

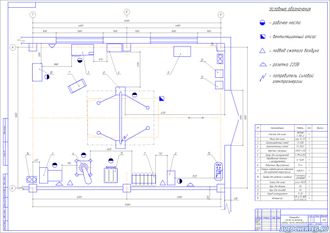

Планировка поста по ремонту ходовой части легковых автомобилей, а также технического обслуживания. Пост поточного типа, универсальный. Формат А1, Компас.


Наименование



Модель



Количество

Размер оборудования в плане (мм)

Площадь

Единицы оборудования (м2)

Общая (м2)

1

Стеллаж для колес

ПРОФИT-130-2



1

1540х500

0,77

0,77

2

Мойка для колес

Сивик КС-013



1

900 х 510

0,46

0,46

3

Балансировочный стенд

TS-500



1

1250х1100

1,39

1,39

4

Шиномонтажный стенд

TS-3022



1

960х760

0,73

0,73

5

Верстак слесарный

EXPERT W120



1

1400х700

0,98

0,98

6

Шкаф для инструментов

 TC-1995- 042000

1

950x500

0,46

0,46

7

Передвижная тележка с инструментами

K 7628

1

1091 x 481

0,53

0,53

8

Подъемник двухстоечный



TS-4

1

3426х4260

14,59

14,59

9

Тележка гидравлическая подкатная для агрегатов трансмиссии

мод. 243

1

1080х650

0,60

0,60

10

Прибор для развала схождения

Trommelberg URS1808R



1

1130х630

0,71

0,71

11

Телега для колес

Lamco PR250



1

 930х830

0,77

0,77

12

Ларь для ветоши

СИ

1

500х500

0,25

0,25

13

Ларь для отходов

СИ



1

500Х500



0,25

0,25

14

Короб огнетушителя

П-20

2

380х230

0,32

0,64

15

Компрессор

СБ 4/С-100 LB 30 REMEZA



1


1150х490

0,56

0,56



Итого:







= 23,69





 Расчет площади объекта проектирования.



Для зон и участков с предусмотренным въездом автомобилей:

F=(Fавт.*П + Fоб.)*Кпл    (м2)

F=(7,24*1+23,69)*4=123,72

Fавт. – площадь автомобиля;

П – количество автомобиле-мест;

Fоб. – суммарная площадь оборудования в цехе (м2);

Kпл – коэффициент плотности расстановки автомобилей в плане;

Экспликация оборудования есть
Площадь производственного участка 108 кв.м.
Формат основного чертежа А1
