Стойка для демонтажа КПП
Разработанное приспособление предназначено для монтажа\демонтажа КПП.

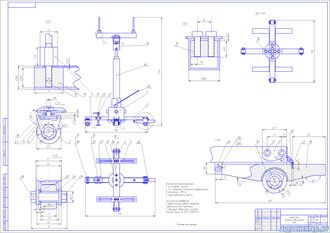

Стенд для монтажа-демонтажа КПП состоит из основания (1) к которому крепится рама заднего колеса (2), рама переднего колеса (3) и рама боковых колес (4). К основанию крепится гидравлический цилиндр (42) с фиксирующей рамой, состоящей из четырёх штоков (12) перемещающихся в поперечной балке съемника (5)прикрепленной к продольной балке съемника (6). Стенд перемещается на трех поворотных колесах (7) и одном колесе оснащенным рычагом тормоза (18). Стенд оснащен стояночной тормозной системой состоящей из оси тормоза с башмаком (23) и рукояти (22).
Загоните стенд под автомобиль поднятый на подъемнике зафиксируйте стенд, стояночной системой вращая рукоятью (22) ось (23) для надежной фиксации на полу. Подведите, фиксирующий механизм под КПП регулируя, высоту рычагом подачи давления (26) сведите, четыре штока (12) для надежной фиксации КПП. Рычагом (26) постепенно сбросьте давление в гидроцилиндре и опустите КПП. Сняв стояночный тормоз, выкатите приспособление с КПП из-под автомобиля.
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

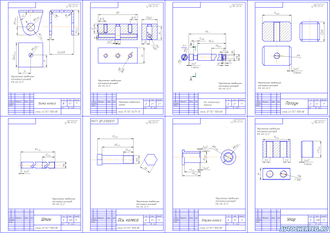

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
