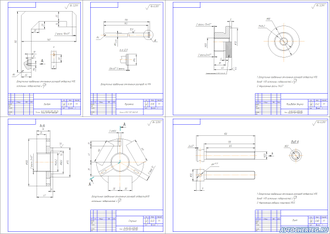

Разработанная конструкция съемника предназначена для снятия тормозных барабанов легковых автомобилей УАЗ, ГАЗ, ВАЗ, ИЖ. В архиве сборочный чертеж, деталировка и описание.
Основными деталями съемника являются захваты поз.1. Этими захватами производят непосредственное охватывание тормозного барабана в трех точках. Захваты поз.1 крепятся к ступице поз.5 винтами поз.6. В ступице поз.5 отверстия под винты поз.6 выполнены в виде удлиненных канавок. Данная особенность конструкции позволяет изменять расстояние захватов в зависимости от диаметра тормозного барабана автомобиля. К ступице поз.5 посредством резьбового соединения крепится резьбовая втулка поз.4 с винтом поз.3, который является упором при выпрессовке тормозного барабана. Вращение винта поз.3 осуществляется рукояткой поз.2.
|
Описание к чертежу
|
Описание с краткими расчетами |
|
Спецификация к сборочному чертежу
|
есть |
|
Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
