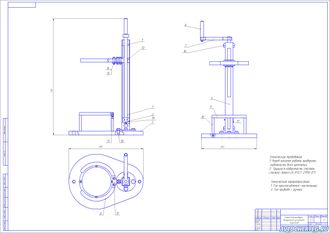

Стенд для разборки вакуумного усилителя тормозов
Артикул:
719
400 руб.
Приспособление для разборки и сборки вакуумного усилителя тормозов служит для того чтобы сжать и расжать пружину усилителя и облегчить операцию по ремонту данного элемента тормозной системы автомобиля.
Приспособление состоит из следующих деталей:
|
основание |
1 |
рукоятка |
7 |
|
|
опора |
2 |
прижим |
8 |
|
|
винт |
3 |
опора |
9 |
|
|
корпус |
4 |
стойка |
10 |
|
|
верхний ограничитель |
5 |
пластина |
11 |
|
|
ручка |
6 |
гайка |
12 |
|
|
СТАНДАРТНЫЕ ИЗДЕЛИЯ |
||||
|
винт м8*15 гост 17473-80 |
13 |
|||
|
винт м8*30 гост 17473-80 |
14 |
|||
|
гайка м8 гост 5915-70 |
15 |
|||
|
болтМ12*10 ГОСТ 5915-50 |
16 |
|||
|
шплинт гост 397-79 |
17 |
|||
|
болтМ12*20 гост 5915-50 |
18 |
|||
|
шарик гост 3722-81 |
19 |
|||
Расположите усилитель на опору 9 и вращая ручку 6 зажмите его прижимом 8. Разберите корпус усилителя и ручкой 6 поднимите прижим 8 до полного ослабления пружины усилителя.
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |

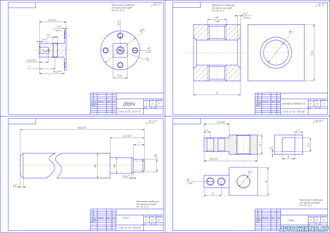

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
