Установка для прокачки гидропривода тормозов
Установка для прокачки гидропривода тормозов

Установка для прокачки гидропривода тормозов

Артикул: 403

550 руб.

В корзину

Трехкамерное устройство прокачивания тормозной системы с пневматическим принципом работы предназначено для прокачивания тормозных систем и гидравлических сцеплений любых автомобилей. Камера запаса сжатого воздуха (8 - 10 бар) позволяет выполнить несколько прокачиваний, не перезаряжая устройство.


Приспособление состоит из верхней крышки 1 и цилиндра 2. В верхнюю крышку 1 через горловину заливается тормозная жидкость. В горловине крышки 1 устанавливается корпус 5 и гайка 6. Корпус 5 имеет заглушку 4 и место для установки манометра 16, по которому контролируется давление тормозной жидкости.

В цилиндр 2 через штуцер10 подается сжатый воздух с давлением, контролируемым по манометру 15. Давление в цилиндре 2 также контролируется предохранительным клапаном 17.

Между крышкой 1 и цилиндром 2 установления пластичная мембрана 18, передающая давление сжатого воздуха тормозной жидкости.

Тормозная жидкость подается через гибкий шланг 19 с наконечником. Кроме всего приспособление имеет рукоятку 7 с насадкой 9, кронштейн 8 и поддон 3 для инструмента и комплектующих.

Работа приспособления заключается в подаче сжатого воздуха в нижнюю камеру с давлением до 10 бар. При этом мембрана передает это давление тормозной жидкости. Для прокачки системы гидропривода достаточно подключить наконечник к крышке заливного бачка главного тормозного цилиндра и поочередно спускать воздух из клапанов на рабочих тормозных цилиндрах каждого колеса.

Прокачку тормозной системы заканчивают после удаления воздуха во всех цилиндрах.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

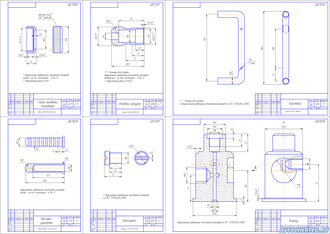

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
