Артикул: 36
720 руб.

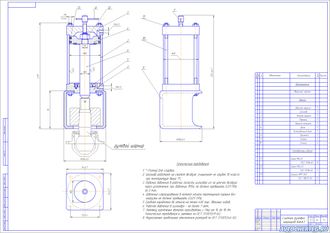

Разработанная конструкция съемника предназначена для снятия рулевых тяг грузовых автомобилей КамАЗ, МАЗ. В архиве сборочный чертеж и деталировка.
Основным элементом приспособления является пневмоцилиндр, состоящий из: цилиндра 2, двух крышек 1 и 3, поршня 4 со штоком 6 и стяжек 10. Уплотнение всех соединений пневмоцилиндра осуществляется при помощи сальников 13, один из которых фиксируется крышкой 5. Подвод штока 6 приспособления к рулевому наконечнику осуществляется установочным винтом 7, а непосредственное положение – захватом 9.
|
Описание к чертежу
|
Описание с краткими расчетами |
|
Спецификация к сборочному чертежу
|
есть |
|
Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
