Приспособление для протяжки рулевых наконечников
Приспособление для протяжки рулевых наконечников
Приспособление для протяжки рулевых наконечников
Приспособление для протяжки рулевых наконечников
Приспособление для протяжки рулевых наконечников
Приспособление для протяжки рулевых наконечников
Приспособление для протяжки рулевых наконечников
Приспособление для протяжки рулевых наконечников

Приспособление для протяжки рулевых наконечников

Артикул: 25
550 руб.
В корзину

Данное приспособление является своеобразным специнструментом для протяжки рулевых шарниров. Зачастую резьбовая втулка рулевых «наконечников» от воздействия на нее агрессивной окружающей среды, сильно закисает и протяжка наконечника усложняется. Спроектированное приспособление позволяет уменьшить трудоемкость такого вида работ. В архиве сборочный чертеж, деталировка, технологическая карта проведения ТО-2 рулевого управления ГАЗ-3110.

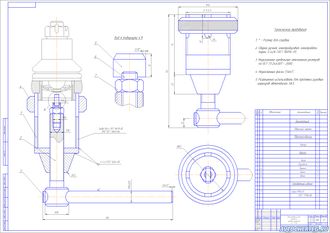

Описание конструкции приспособления:

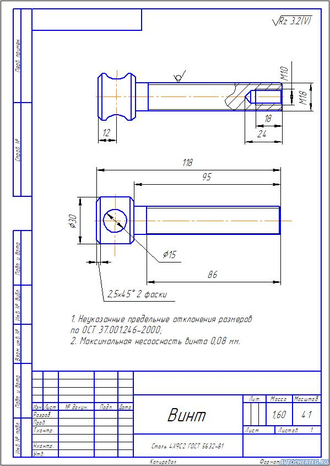

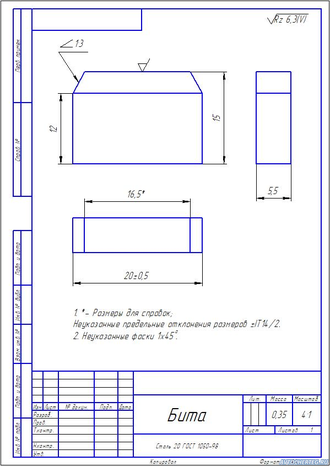

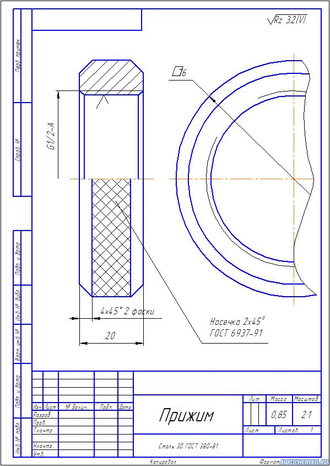

Основным элементом приспособления является сварной корпус 1, на котором выполнены четыре разреза и нарезана конусная резьба. Благодаря такому решению корпус приспособления надежно фиксируется на рулевом шарнире. Фиксация осуществляется еще и при помощи прижима 4, также с конусной резьбой. Прокручивание резьбовой втулки происходит битой 5, которая устанавливается в шток 6. Длина штока 6 регулируется относительно винта 2 и фиксируется контргайкой 7. Вращение винта 2 происходит при помощи рукоятки 3.

Описание работы приспособления:

Перед работой с приспособлением необходимо удалить шплинты с рулевых шарниров. После удаления шплинтов металлической щеткой зачищают поверхность наконечника от пыли и грязи. После этого необходимо установить приспособление на корпус наконечника, винтом подвести винт с битой к прорези резьбовой втулки и в таком положении прижимом зафиксировать корпус приспособления.
Дальнейшие действия зависят от степени износа наконечника. При увеличенном люфте – резьбовую втулку проворачивают на 2/3 оборота и снова проверяют люфт.
По окончании работы необходимо установить шплинт на место. Шплинты желательно использовать только новые. При несовпадении отверстий в корпусе и резьбовой втулке, последнюю проворачивают в сторону закручивания втулки.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
