Приспособление для сборки рулевых тяг
Приспособление предназначено для сборки рулевых тяг автомобиля ЗИЛ-431410. Приспособление механическое, переносное, устанавливается на тиски верстака.
Краткая характеристика:
Тип – механическое, переносное
Габаритные размеры, мм – 440х134х350
Масса, кг – 7

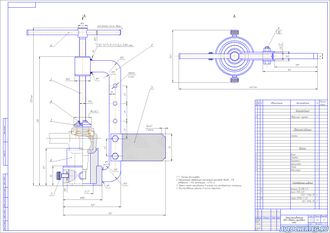

Приспособление представляет собой механический пресс малого усилия. Оно состоит из стойки 1 (сварная конструкция) в верхней части которой вращается винт 2 с рукояткой 4, а в нижней части устанавливается опора 6. Опора 6 может быть изготовлена под разные рулевые наконечники и легко может быть заменена в приспособлении. Опора 6 фиксируется в нижней чаши стойки 1 при помощи трех фиксаторов 7.
Прижим рулевого шарнира в корпусе осуществляется оправкой 3, которая закреплена на винте 2 подвижно, через пружинное кольцо 8.
Приспособление крепится к верстаку через кронштейн 5, имеющего насечку (рифление сетчатое 3,0 ГОСТ 21474-75). Кронштейн 5 крепится к стойке 1 болтами с гайками 9 и 10 соответственно. При этом положение кронштейна 5 может регулироваться перестановкой его в стойке 1.
При работе с приспособлением корпус рулевого наконечника укладывается в опору приспособления, устанавливаются необходимые уплотнительные кольца и сухари, после чего, вращением винта, осуществляется сжатие рулевого шарнира и установка стопорного кольца рулевого наконечника. После этого рулевой наконечник снимают и устанавливают защитный чехол. Операцию повторяют для других наконечников.
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

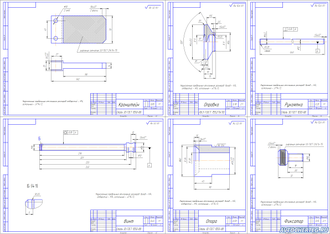

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
