Приспособление для ремонта рулевой рейки
Приспособление предназначено для разборки и сборки рулевой рейки автомобиля Nissan Cabstar. Приспособление механическое, основное назначение – жесткая фиксация рулевой рейки при ее разборке или сборке. Приспособление устанавливается на стол или верстак.
Краткая характеристика:
Тип – механическое, стационарное
Габаритные размеры, мм – 830х165х285
Масса, кг – 28
Приспособление представляет собой станину с установленными на ней зажимами, в которых фиксируется рулевая рейка. Роль станины играет плита 2, которая имеет пазы для перемещения в ней стоек 1. Стойки 1 перемещают в плите 2 в зависимости от типа и конструкции рулевой рейки. После перемещения стойки 1 фиксируются фиксаторами 7.
Рулевая рейка укладывается корпусом в кронштейн стоек 1 и зажимается кронштейнами 4. Зажим осуществляется зажимами 3.
Приспособление имеет регулируемые ножки 6, при помощи которых оно выставляется относительно плоскости стола или верстака. После регулировки ножки фиксируются втулками 5.
Правила ТБ и пользования приспособлением
- к работе со стендом допускаются лица, изучившие технику безопасности по работе с агрегатами и механизмами;
- не допускается перекосов при установке рулевой рейки в приспособление;
- избегать попадания посторонних предметов в область прижима;
- следить за состоянием сварных швов и резьбовых соединений;
- не работать с приспособлением если оно не установлено должным образом на верстаке/столе;
- неисправные детали подлежат замене;
Описание к чертежу | Описание с краткими расчетами |

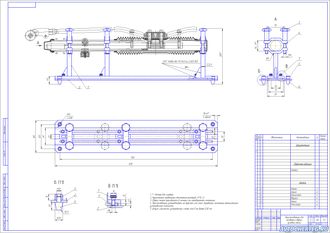

Спецификация к сборочному чертежу | есть |

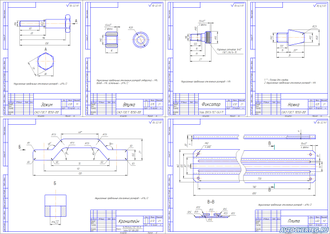

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
