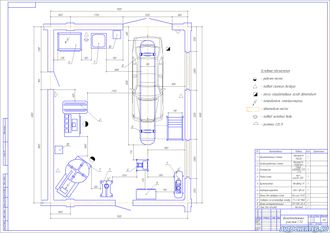

Планировка шиномонтажного участка СТОА на Авточертеж.РУ

Шиномонтажный участок

Артикул: 1529

300 руб.

В корзину
Описание Характеристики

Подбор оборудования для объекта проектирования

№

Наименование

Модель

Кол.

Размеры в плане, мм

Занимаемая

площадь,

м2

1.

Шиномонтажный станок

Beissbarth MS630

1

2100x1280х1840

2,7

2.

Балансировочный станок

Beissbarth MT857DT

1

1830х1260х1270

2,30

3.

Компрессор

Fubag b10000b/270 CT11

1

1450х585х750

0,84

4.

Мойка колес

Kart wulcan 300

1

900х1212х1450

1,08

5.

Вулканизатор

Nordberg V1

1

820x610x480

0,50

6.

Борторасширитель

AE&T QD-52

1

610х630х1020

0,38

7.

Ванна для проверки колес

Hercules PW03

1

770х770х1000

0,59

8.

Траверса на осмотровую канаву

ТТ-2 (FLYING)

2

-

-

9.

Шкаф инструментальный

ITP-113S-3S-1L

1

1000х500

0,5

10.

Ларь для отходов

Нестанд.

2

400х400

0,32



ИТОГО







9,21



Расчет площади объекта проектирования



где - коэффициент плотности расстановки постов и оборудования, зависящий от назначения производственного помещения.

    - суммарная площадь оборудования в плане, расположенного вне площади, занятой автомобилями, .

         - площадь, занимаемая автомобилям в плане, .

    - расчетное число постов в соответствующей зоне.

                F = 4 (7,61 1+9,21) = 67,28 м2

Экспликация оборудования есть
Площадь производственного участка 63 кв.м.
Формат основного чертежа А1
