Стенд для правки обода автомобильного колеса
600 руб.
Стенд предназначен для правки деформированных штампованных дисков колес легковых автомобилей по реборде и ее основанию. Стенд стационарный, с электромеханическим и ручным винтовым приводами. Метод правки профиля обода — обкатка роликами. Максимальный диаметр обслуживаемых дисков шестнадцать дюймов, напряжение питания триста восемьдесят вольт, потребляемая мощность 1,5 кВт, габариты 870 х 885 х 1230 мм, масса 220 кг.
На станине смонтирована приводная оправка для установки на ней исправляемого колеса и механизм правки в виде установленного на опорах центрального профилирующего ролика и двух боковых правильных роликов, консольно установленных на поворотных рычагах, соединенных траверсой. Опора механизма правки выполнена в виде вилкообразного рычага, одна ось которого закреплена на станине с возможностью покачивания, другая несет центральный профилирующий ролик. В боковых поворотных рычагах выполнены сквозные продольные прорези, в которых перемещается ось центрального ролика. Привод боковых роликов ручной, выполнен в виде ходового винта, соединенного резьбой с траверсой, которая свободно установлена на опоре. На ходовом винте установлены коромысло с упором в боковую поверхность вилкообразного рычага и рукоятка вращения винта. Обод колеса, вращаясь, обкатывается между прижатыми с усилием друг к другу центральным и боковыми роликами, в результате чего происходит правка.

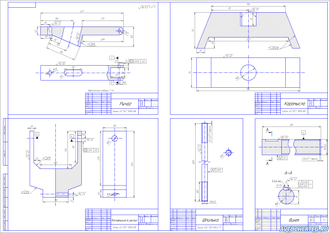

| Описание к чертежу | Полное описание к чертежу |
| Спецификация к сборочному чертежу | есть |
| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
