Ручной борторасширитель
В первую очередь разработанный борторасширитель применяется на автотранспортных предприятиях, на станциях технического обслуживания и ремонта автомобилей, а так же в шиноремонтных мастерских.
В качестве силового элемента для разведения бортов автомобильных шин используется рычаг.
Борторасширитель является переносным инструментом.
Устройство борторасширителя простое и его несложно изготовить в условиях автопредприятия.

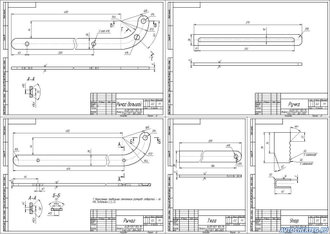

Основными узлами данной конструкции является основание 1, к которому крепится через заклепочное соединение тяга 2 с упором.
Перемещение тяги 2 осуществляется при помощи рычагов 3 и 4, а удержание заданного положения борторасширителя происходит при помощи ручки 5.
При работе автомобильную шину устанавливают на стол или стенд. Подводят упоры приспособления к бортам и нажимают на рычаги для разжима бортов. Положение фиксируется ручкой. После этого выполняют ремонтные работы.
| Описание к чертежу | Описание с краткими расчетами |
| Спецификация к сборочному чертежу | есть |
| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
