Приспособление для очистки диска колеса
600
Установка предназначена для фиксации в ней колеса с возможностью поворота вокруг своей оси для дальнейшей пескоструйной обработки без применения специальной одежды и камеры для очистки.
Установка состоит из крышки с ручками (1), рукояти (2), штока (3), фиксатора сопла (4), ограничителя (5), мембраны (6), крепежной полосы (7), столешницы (8), ножек (9), обоймы подшипника (10), конической опоры (11), конуса (12), проставки (13), гайки (14) и стандартных сборочных изделий.
Для работы необходимо установить колесо на нижнюю коническую опору(11) , на шток (3) одеть конус (12) и зафиксировать колесо гайкой (14). Накрыть столешницу крышкой(1). Вставить сопло пескоструйного аппарата в фиксатор сопла(4) и подать абразив контролируя качество очистки через окно (21) и поворачивая колесо рукоятью (2).
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |

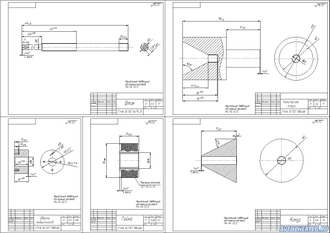

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
