Установка для мойки колес
400 руб.
Установка предназначена для щеточной мойки колес легковых автомобилей.
Краткая характеристика:
- механизированное стационарное
- область применения – зона ЕО, участок мойки.
- габаритные размеры, мм – 1330х720х1330
- масса, кг – 280
Основные элементы установки: электродвигатель 15 – осуществляет вращение щеточного узла 17. Вращение происходит через понижающий редуктор 16.
Электродвигатель 15, щеточный узел 17 и редуктор 16 устанавливаются в корпусе установке 1 и накрываются герметичным кожухом 2.
В корпусе 1 установлена подвижная каретка, которая перемещается к колесу и обратно посредством работы пневматического цилиндра, который состоит из: штока 3, поршня 4, цилиндра 5, корпуса штока 11, осей 6 и 8.
Подвод воды осуществляется через штуцера 7 и 10. Вода подводится через редуктор 16 к щеточному узлу 17.
Подвод сжатого воздуха осуществляется через шланги высокого давления 18.
Пневмоцилиндр установки – двустороннего действия.
| Описание к чертежу | Краткое описание без расчетов |

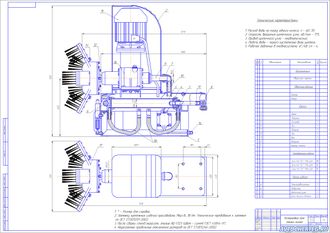

| Спецификация к сборочному чертежу | есть |

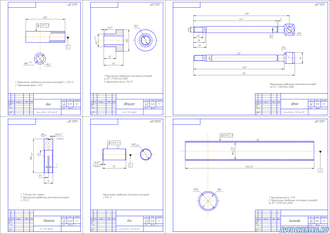

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
