Автомобильная мойка высокого давления

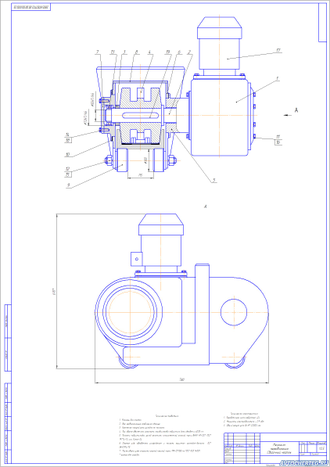

Установка представляет собой моющую раму с двумя коллекторами в виде портала с установленными по периметру двумя рядами сопел, перемещающуюся при помощи тележки на роликах по монорельсу в виде швеллера. Тележка несет на себе механизм привода, состоящий из червячного реверсивного редуктора и электродвигателя, и крепящийся с помощью центрирующего фланца.

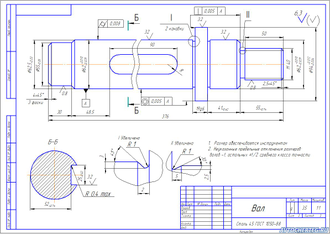

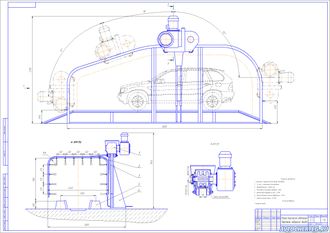

Чертеж общего вида, подробной деталировки нет
Установка работает следующим образом. Автомобиль въезжает на эстакаду моечного поста и устанавливается в пределах рабочего хода моющей рамы. Портал в это время должен находиться в среднем вертикальном положении. После этого оператор включает установку, моющая рама начинает движение. По достижении крайнего положения происходит автоматическое переключение и тележка начинает двигаться в обратном направлении. Насосная станция подает моющую жидкость. Распределитель подает раствор в коллектор малого давления к опрыскивающим форсункам с веерными струями, которые выполняют двоякую функцию: осуществляют первичный обмыв от легкосмываемых частиц и смачивают поверхность, подготавливая ее к дальнейшей мойке. Пройдя полуцикл от одного крайнего положения до другого, распределитель переключает подачу жидкости на коллектор высокого давления к промывочным форсункам с кинжальными струями, которые осуществляют основную мойку на протяжении рабочего хода установки, после чего автомат отключает подачу жидкости. Установка продолжает движение до достижения исходного положения и отключается.
Описание к чертежу | Полное описание к чертежу |

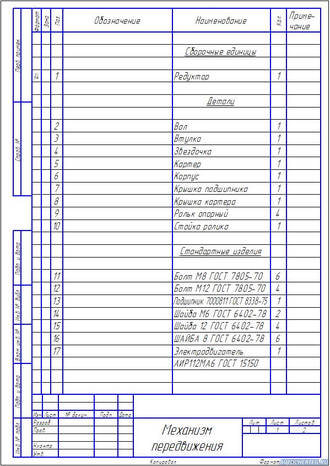

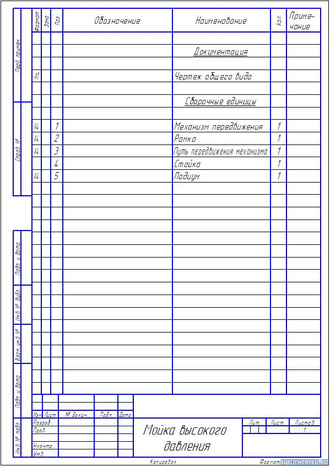

Спецификация к сборочному чертежу | есть |
Формат основного чертежа | А1 |
