Планировочные решения участков и цехов АТП

Артикул: 558

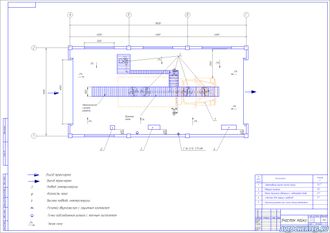

Участок мойки

360 руб.

Артикул: 558

Участок мойки предназначен для наружной мойки автомобилей поступающих в ремонт, а также при проведении ежедневного технического обслуживания.

Туалетная мойка выполняется в весенне-летний периоды года наружной температуре воздуха до -5 С, при более низкой температуре наружного воздуха предусматривается только углубленная мойка.

Описание

Внедряемое технологическое оборудование на пост уборочно-моечных работ.

№ п./п.	Наименование	Модель	Кол-во, шт.	Габаритные размеры, мм	Общая занима- мая пло-щадь, м2	Мощность, кВт?ч	Стоимость, тыс. руб.
1	Установка для мойки автомобиля снизу	УС-515	1	9200х4860	44,7	14,0	65,0
2	Мойка высокого давления с подогревом воды	LKX 40	1	1220х550	0,7	3,0	82,0
3	Моющий пылесос	APOLO - 2000	1	480х620	0,3	2,0	20,0
4	Стеллаж для моющих средств	-	1	1200х900	1,1
5	Шланг высокого давления	-	1	-	-
6	Насадка	ROTO MAX	1	-	-
Всего			6	-	45,8	19,0	167,0

Производственная площадь моечного участка рассчитывается по формуле:

Fцеха = fоборуд. ? Кп , м2 ;

где fоборуд. – суммарная площадь горизонтальной проекции технологического оборудования и организационной оснастки, м2;

Кп – коэффициент плотности расстановки оборудования (для моечного участка Кп = 4…5)

Fцеха = 45,8?4 = 183,2 м2

Производственные здания выполняются с сеткой колонн, имеющих одинаковый для всего здания шаг, равный 6 или 12 м; одинаковый размер пролетов с модулем 6 м. ( 6, 12, 18, 24, 30, 36, 42, 48 м.)

Характеристики

Описание к чертежу	Описание отсутствует
Экспликация оборудования	есть
Площадь производственного участка	162 кв.м.
Формат основного чертежа	А1
