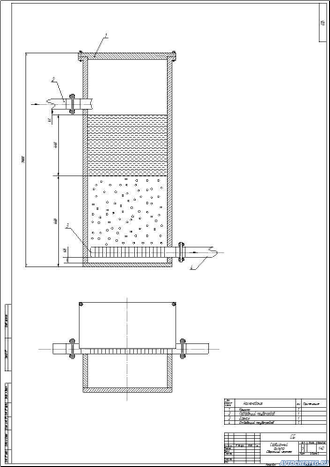

Моечная установка

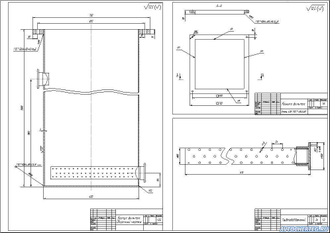

Моечная установка
Моечная установка
Моечная установка
Моечная установка

Моечная установка

Артикул: 642

600 руб.

В корзину

В данной моечной установке обеспечивается более тщательная обработка обычно наиболее загрязненных задних поверхностей автомобиля за счет того, что щетки задерживаются при обмыве задних поверхностей и преследуют уходящий с установки автомобиль.

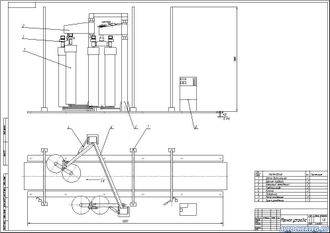

Установка для мойки автомобилей содержит рамки с соплами смачивания и обмывания, командоконтроллеры управления установкой, кабину оператора с пультом управления, два (передний и задний) блока (спаренных) вертикальных ротационных щеток, расположенных справа и слева от продольной оси установки.

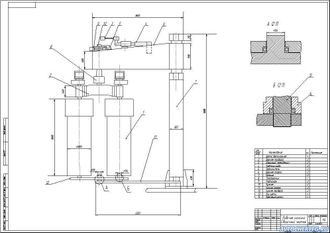

 Блоки спаренных вертикальных щеток расположены не напротив друг друга, а с некоторым смещением вперед правого (по ходу автомобиля) блока, поэтому эти вертикальные щетки считаются передними, а другой блок, расположенный слева — задними вертикальными щетками. Каждый блок вертикальных ротационных щеток содержит колонну с шарнирно установленными верхней и нижней стрелами, несущими полноповоротные верхнюю и нижнюю траверсы, к которым крепятся спаренные вертикальные ротационные двухопорные щетки. Верхние стрела и траверса — несущие, а нижние только удерживают валы щеток от деформации при чрезмерном давлении на них автомобиля и возможных случаев ударов при его движении своим ходом рывками. На верхней стреле укреплен механизм разворота щеток, состоящий из шарнирного трехзвенника и пневмоцилиндра. Пневмоцилиндр управления стрелой соединяет стрелу и колонну и служит для отвода и прижатия стрелы со щетками к обмываемым поверхностям автомобиля. На верхней стреле также укреплен ограничитель, взаимодействующий с рычагом полноповоротной верхней траверсы и препятствующий вращению ее в обратную сторону. Электроэнергия со стрелы на полноповоротную верхнюю траверсу передается через токоприемник. Вода в зону работы вертикальных щеток подается по коллекторам, установленным на колоннах, на верхних стрелах и по коллектору обмыва.

Рамки для предварительного смачивания и окончательного обмыва — ополаскивания автомобиля, смонтированные на установке соответственно при въезде и выезде, выполнены в виде П-образных коллекторов с соплами, причем рамку предварительного смачивания следует, если позволяют размеры помещения, вынести навстречу обрабатываемому автомобилю как можно дальше, что позволит предварительно размочить засохшую грязь и вообще улучшить качество мойки. Установка оборудована эжектором для подачи моющей смеси, что обеспечивает улучшение качества мойки, снижает расход воды и сокращает время, необходимое для мойки автомобиля, что в свою очередь позволяет уменьшить очередь
у моечной установки в часы пик. Эжектор установлен на подводящем трубопроводе за рамкой предварительного смачивания (по ходу автомобиля). В качестве моющей смеси рекомендуется использовать препарат МЛ-72 в концентрации 0,05...0,1 % или концентрированный шампунь. Моющая смесь засасывается эжектором из полиэтиленового бака, причем концентрация раствора в баке должна быть в 150 раз выше, чем рабочая. Подачу воды включают электромагнитным вентилем.

Для включения и отключения мойки при въезде и выезде из установки установлены командоконтроллеры. В кабине оператора смонтирован пульт управления, который служит одновременно шкафом для электроаппаратуры. На пульте расположены тумблеры управления установкой в наладочном режиме, позволяющие включать отдельно каждый блок щеток и подачу воды. Установку рекомендуется оснастить конвейером для перемещения автомобиля.

Описание к чертежу Полное описание к чертежу
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
