План кузовного участка

Кузовной цех с мойкой и окраской автомобиля

Артикул: 397

350 руб.

В корзину

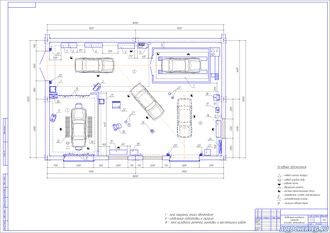

Планировочное решение поста кузовного ремонта, совмещенного с мойкой автомобиля и окрасочной камерой.


Наименование

Модель

Кол-во

Габаритные размеры, мм

Занимаемая площадь, м2

Примечание

Окрасочная камера

GL-2000A/GL-3

1

6900х3900

26,91


Инфракрасная сушка

IR1 Trommelberg

1

850х340

0,289

N = 4,5 кВт

Стол для приготовления красок

СИ

1

1700х500

0,85


Стеллаж

СИ

1

1800х400

0,72


Ящик для инструментов

ШР-2

1

800х500

0,4


Ящик для спецодежды

ШР-2

1

800х500

0,4


Ларь для отходов

СИ

1

600х600

0,36


Компрессор

АВ50/360 А Fiac

1

1100х480

0,528

P = 15 бар

Передвижная моечная установка

N.Elite C 1813РТ

1

740х430

0,3182


Ларь для ветоши

СИ

1

800х400

0,32


Ширма передвижная

NY-1007-3

4

1500х150

0,225


Трап резиновый

СИ

2

220х540

0,1188


Слесарный верстак

Ferrum

1

1800х500

0,9


Стол для жестяницких работ

СИ

1

1700х500

0,85


Стапель для ремонта кузовов

NS-12

1

300х250

0,075

Напольный

Пресс гидравлический

T61220

1

600х600

0,36

Q = 20 т

Вертикально-сверлильный станок

ALZSTAR 18T/S

1

514х360

0,18504

N = 2,8 кВт

Аппарат точечной сварки

Telmig 180/2 Turbo Telwin

1

800х480

0,384

N = 10 кВт

Шкаф для инструментов и приспособлений

ШР-2

1

800х500

0,40


Тепловая завеса ворот

Ballu BHC-3000TP

4

-

-

N = 10 кВт х 4

Подставка под автомобиль

СИ

4

200х200

0,04


Инструментальная тележка

Profi 795

1

700х795

0,5565


Ларь для отходов

СИ

1

600х600

0,36


Пожарный щит

ПоС

1

-

-


Ящик с песком

СИ

1

500х500

0,25


Экспликация оборудования есть
Площадь производственного участка 216 кв.м.
Формат основного чертежа А1
