Краскопульт чертеж
Краскопульт

Краскопульт

Артикул: 610

500

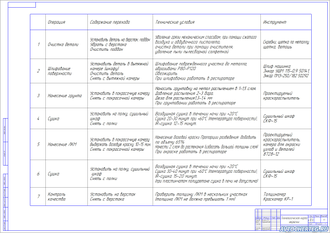

Сборочный чертеж краскопульта с деталировкой и описанием. Технологическая карта окраски.


Описание устройства

В переднюю часть корпуса запрессован краскопровод, связанный с нижним штуцером и штуцером верхнего красконаливного бачка. Краскопровод является основанием для закрепления деталей распылительной головки: воздушной головки и материального сопла. Воздушная головка имеет пять отверстий (одно центральное и по два на боковых отростках). Соосность воздушной головки и материального сопла достигается центровкой первой на конусной части распределителя воздуха. Распределитель воздуха разделяет внутреннюю полость воздушной головки на две части. Этим обеспечивается раздельная подача сжатого воздуха на распыление (в центральное отверстие головки) и на сжатие факела (в боковые отверстия). Расход воздуха, подаваемого на сжатие факела, регулируется дросселем-регулятором, представляющим собой игольчатый клапан, который в случае необходимости перекрывает канал для движения воздуха к боковым отверстиям головки.

Описание к чертежу Полное описание к чертежу
Спецификация к сборочному чертежу есть

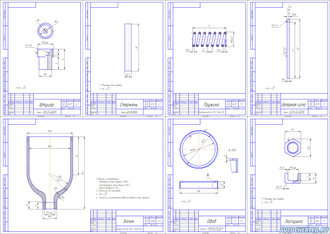

Деталировка к сборочному чертежу есть
Формат основного чертежа А1

Костя Широбоковъ

Здравствуйте! Есть возможность приобретения данного чертежа в формате автокада? И каков будет срок его отправки?

Комментировать
Алексей Латышев

Здравствуйте!
При заказе в поле "Комментарии" укажите, что вам чертеж необходим в Автокаде, мы все сделаем. Все сроки указаны на главной странице сайта (до 4 часов в рабочее время). Рабочее время с 8.00 до 20.00 ежедневно
