Пескоструйный аппарат
Пескоструйный аппарат

Пескоструйный аппарат

Артикул: 1499

600 руб.

В корзину

Разработанное приспособление предназначено для пескоструйной обработки металлических поверхностей автомобиля от сезонных отложений и ржавчины, удаления старой краски и ремонтных материалов перед отправкой автомобиля в кузовной ремонт или на пост антикоррозионной обработки.

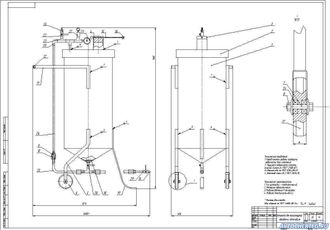

Установка для пескоструйной обработки автомобиля состоит из резервуара (1), крышки (2) , заглушки (3) , прокладки (4), ножка колеса (5) , колес (6) , осей колес (7) ,гаек осей колес (8) , штуцера шланга (9). Прижимной гайки шланга(10) , кронштейна  рукояти  (11) , рукояти  (12) , штуцеров  (13) , форсунки (14) , рукояти заглушки (15) , шариков (16) , уплотнителей  колеса (17) , шайбы крана(18) , упора (19). Уголка (20), тройников (21), кран подачи воздуха (22), манометра (23), подшипников (24), шланга высокого давления (25), трубы (26), перепускного клапана (26), крана подачи песка (28), крана форсунки  (29).


Для работы на установке необходимо заполнить резервуар (1) на 4/5 объема абразивным веществом  (песок). К штуцеру (13) подсоединить шланг подвода воздуха от компрессорной установки при этом кран подачи песка (28) и кран форсунки (29) должны находится в закрытом положении. Создать давление в резервуаре до 9.5 атмосфер и открыть на четверть оборота кран форсунки и по манометру (23) проконтролировать падение давления  в системе, оно не должно превышать 1 атмосферы, далее открыть кран подачи песка на четверть оборота и направить форсунку на обрабатываемую поверхность , далее необходимо отрегулировать смесь песка с воздухом кранами (29) и (28) для наиболее эффективной обработки поверхности.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

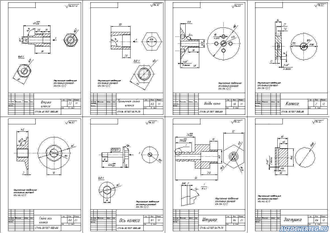

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
