Стол для малярных работ
Стол для малярных работ
Стол для малярных работ
Стол для малярных работ
Стол для малярных работ
Стол для малярных работ
Стол для малярных работ

Стол для малярных работ

Артикул: 23
550 руб.
В корзину

Разработанная конструкция стола для маляра предназначена для приготовления лакокрасочных смесей. Стол имеет кожух вентиляции, присоединяемому к вытяжке и ящики для хранения сопутствующего инструмента и приспособлений, необходимых для приготовления лакокрасочных смесей.


Краткая характеристика:
Тип – механический, стационарный;
Габаритные размеры, мм – 2000х800х1000;
Масса, кг – 35;
Производительность вентиляции, м3/час – 3500.

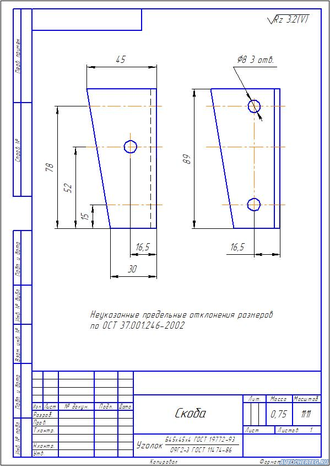

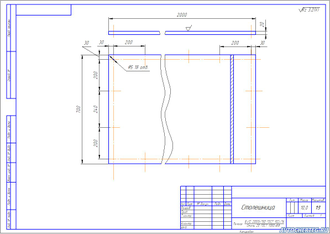

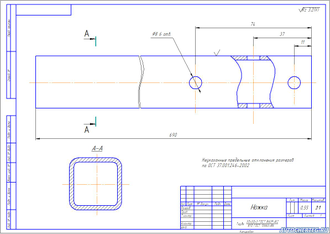

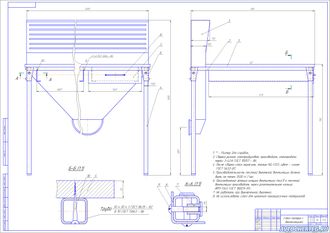

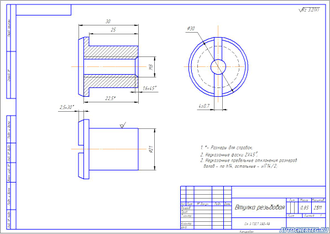

Разработанная конструкция стола состоит из основной рамы стола 2, к которой крепится столешница 5 и кожух вентиляции 1. Столешница крепится к раме посредством саморезов 10, а кожух вентиляции – винтами 9 и резьбовыми втулками 7. К раме присоединены ножки стола 4 через скобы 6, винты 9 и резьбовые втулки 7. Стол имеет два ящика 3 для хранения инструмента.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

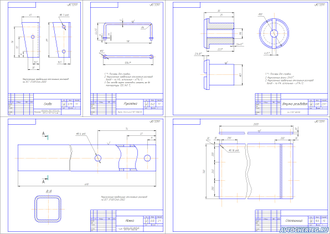

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
