Стенд для проверки герметичности колес

цифровой товар

Артикул: 432

1350 руб.

Артикул: 432

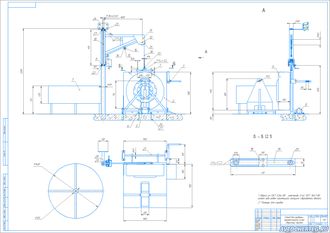

Основу устройства составляет консольный поворотный кран, состоящий из стрелы – 5 и поворотной опоры – 1, закрепленной в основании пола и стене в верхней её части с помощью кронштейна – 4. На поворотной опоре смонтирована механическая двухступенчатая лебедка – 2, обеспечивающая подъем собранного колеса – 10 с требуемым усилием с помощью металлического троса – 7. Для предотвращения самоопускания колеса, лебедка оснащена трещоточным механизмом. Металлический трос перемещается в двух поддерживающих роликах – 3 через основной ролик – 6.

Описание

Соединение колеса с тросом осуществляется через крюк – 8 и монтажную планку – 9. Последняя в свою очередь образована металлической пластиной с тремя фиксирующими пальцами – 11, входящими в крепежные отверстия диска колеса – 10.

Устройство работает следующим образом. Проверяемое колесо – 10 подкатывается к крану и опускается на пол в зоне действия стрелы крана выпуклой частью диска вверх.

Путем перевода механизма лебедки – 2 в режим опускания монтажная планка – 9 заводится в центральное отверстие диска колеса – 10 и фиксируется пальцами – 11 в крепежных отверстиях диска. За счет перевода механизма лебедки в режим подъема колесо перемещается вверх на нужную высоту и поворотом стрелы крана фиксируется в зоне расположения ванны с водой.

При плавном опускании колеса в воду значительно ускоряется процесс определение мест утечек воздуха из шины. Возврат колеса в исходное положение осуществляется в обратном порядке.

Характеристики

Описание к чертежу	Полное описание к чертежу
Спецификация к сборочному чертежу	есть

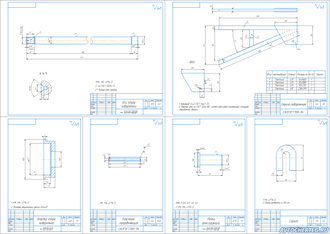

Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
