Тележка служит для снятия, установки и транспортировки колес (блоков колес в сборе, со ступицей и тормозным барабаном) прицепов, полуприцепов и грузовых автомобилей. Достоинства этой тележки состоит в ее компактности, маневренности и большой грузоподъемности, относительной дешевизны, простоты изготовления и использования. При правильной эксплуатации не нуждается в особом уходе, за исключением содержания ее в чистоте и постоянного наличия смазки трущихся поверхностей.
Рама тележки сварена из труб. К вертикальным и горизонтальным связям рамы приварены пластины, к которым крепятся кронштейны опорных роликов. К вертикальным связям приварены две вилки для крепления поворотной скобы. На скобе также имеются три кронштейна с роликами. Поворотная скоба может фиксировать специальными запорами в двух положениях – горизонтальном (рабочем) и вертикальном. Тележка передвигается на обрезиненных колесах, двое из которых является поворотным.
Когда поворотная скоба установлена и зафиксирована в вертикальном положении, колесо закатывается внутрь рамы тележки. После этого поворотная скоба опускается и фиксируется в горизонтальном положении.
При движении тележки колесо автомобиля катится по полу помещения, касаясь внутри рамы опорных роликов.
|
Описание к чертежу
|
Описание с краткими расчетами |
|

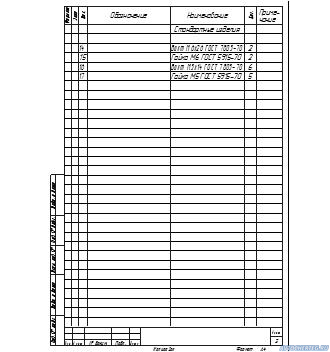

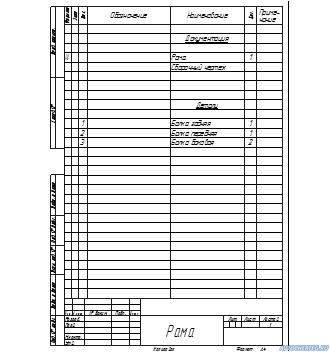

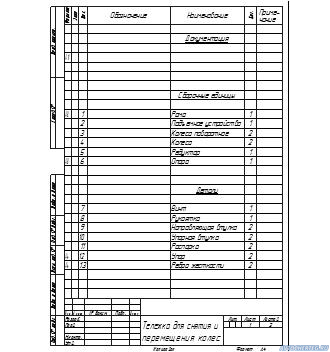

Спецификация к сборочному чертежу
|
есть |
|

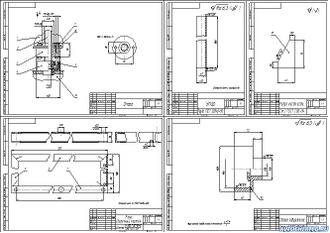

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
