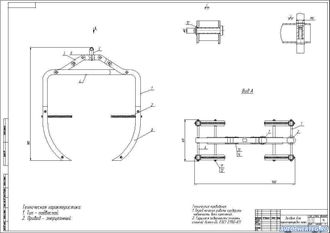

Захват для транспортировки колес
Захват для транспортировки колес предназначен для перемещение снятого с грузового автомобиля колеса к шиномонтажному и балансировочному станкам и обратно. Транспортировки дисков и покрышек колес с места хранения к месту сборки и установки колеса на автомобиль.
Захват состоит из:
1 |
рычаг |
6 |
распорка левая |
2 |
ограничитель |
7 |
распорка правая |
3 |
пластина |
8 |
захват |
4 |
кронштейн |
9 |
подвес |
5 |
ушко |
10 |
втулка |
СТАНДАРТНЫЕ ИЗДЕЛИЯ |
|||
11 |
Гайка М10 ГОСТ 5915-70 |
||
12 |
Шайба Ø10 ГОСТ 1137-78 |
||
13 |
Штифт ГОСТ 14229-93 |
||
14 |
Шплинт Ø12 ГОСТ 23052— 78 |
Захват для транспортировки колес подвесьте за ушко к кран балке. Подведите захват к колесу и разместите на нем рычаги и начните медленно выбирать трос кран балки чтобы вес колеса сомкнул на себе рычаги с захватами. Приподнимите колесо на 20-40 см. от пола и транспортируйте его к месту сезонной смены шин.
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |
Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
