Борторасширитель
Борторасширитель

Борторасширитель

Артикул: 70

600 руб.

В корзину

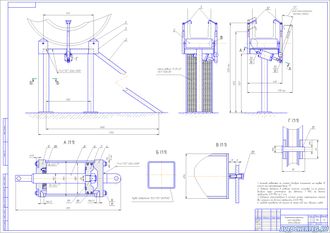

Основные элементы приспособления – это рама 1, трап 2, захваты 3 и ролики для колес 5. Весь процесс ремонта шины грузового автомобиля состоит в том, что по трапу 2 шину закатывают на борторасширитель. С одной стороны к шине подводят захват 3 неподвижной стойки рамы 1. При необходимости (в зависимости от высоты профиля шины) регулируют высоту установки траверсы 12.


Подвижная часть стенда состоит из пневмоцилиндра, подвижной траверсы 12, которая перемещается на оси 11. Пневмоцилиндр состоит из: крышки 4, цилиндра 6, поршня 7, штока 8, задней крышки 9 и уплотнительных колец 19. Включая подачу воздуха в пневмоцилиндр, происходит перемещение траверсы вместе с зажимом. Во время работы со стендом, автомобильную шину можно вращать. Вращение шины происходит благодаря подвижности роликов 5, которые установлены на осях роликов 10. Рама 1 является стационарной и закреплена в фундаменте посредством 8-х анкерных болтов М6×50 ОСТ 92-9339-80.

В первую очередь разработанный борторасширитель применяется на автотранспортных предприятиях, настанциях технического обслуживания и ремонта автомобилей, а так же в шиноремонтных мастерских. В качестве силового элемента для разведения бортов автомобильных шин используется пневмоцилиндр. Борторасширитель является стационарным, фиксируется в фундамент, но имеется возможность снятия с анкерных болтов и переноса его в другое место.
В настоящее время на большинстве АТП, СТО и в шиноремонтных мастерских стоят свои компрессорные станции, поэтому очень важное значение имеет использование оборудования с пневматическим приводом. Пневмопривод позволяет шиноремонтным рабочим прилагать намного меньше усилий, чем это было бы при использовании механического привода.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

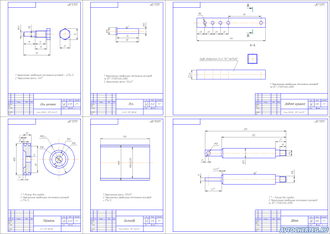

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
