Стенд для проверки герметичности колеса

Артикул: 1552

900 руб.

Артикул: 1552

Стенд предназначен для проверки колеса на герметичность после ремонта или при сезонном обслуживание.

Описание

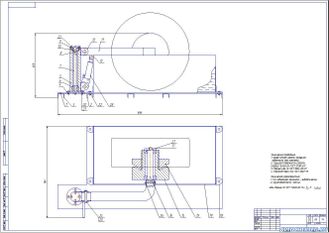

Стенд состоит из плиты основания (1), поперечин (2), опоры (3), нижнего фланца (4), кожуха (5), втулки нижней (6), стойки (7). Для облегчения поворота установлен шарик (8). Верхнего фланца (9), втулки верхней (10), плеча (11). Ушка (12), ушек плеча (13), ступицы (14), прижимной гайки (15), цапфы (16), контргайки (17), уголка (18), ванны (19) скрепленных стандартными крепежными элементами и гидроцилиндра (28).

Поднимите плечо (11) для свободного прохождения ступицы (14) через ванну (19) а затем опустите плечо вместе со ступицей (14) и зафиксируйте колесо прижимной гайкой (15). Поднимите плечо с колесом гидроцилиндром (28) до момента свободного прохождения колеса над анной (19) и опустите колесо в ванну (19) до момента пока вода не закроет корд колеса. Медленно вращая колесо, руками, проведите осмотр колеса на наличие утечек воздуха.

Расчет штифта плеча на срез.

Характеристики

Описание к чертежу	Описание с краткими расчетами
Спецификация к сборочному чертежу	есть

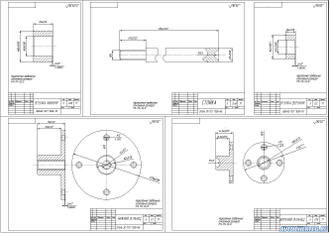

Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
