Моторный участок АТП

Артикул: 461

Моторный участок

280 руб.

Артикул: 461

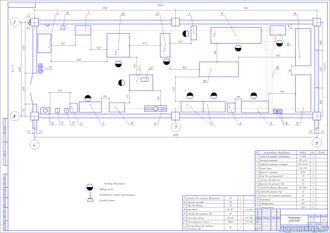

Планировка моторного участка АТП. На участке выполняется ремонт двигателей грузовых автомобилей. Двигатели поступают на участок с зоны текущего ремонта.

Описание

№	Наименование	Модель	Кол.	Размер оборудования в плане	Площадь
№	Наименование	Модель	Кол.	Размер оборудования в плане	Единицы оборудования (м2)	Общая (м2)
1	Стенд для разборки двигателей	Р-1250	1	1430х940	1,34	1,34
2	Моечная установка	ОРГ-490	1	1200х850	1,02	1,02
3	Стенд для притирки клапанов	ОПР-1841А	1	1060х520	0,55	0,55
4	Ручной пресс	СКС-918	1	1400х370	0,52	0,52
5	Верстак слесарный	ВС1А	3	1399х689	0,96	2,89
6	Шкаф для инструментов	СИ	2	590*500	0,29	0,58
7	Стеллаж для деталей	СИ	1	1000х600	0,6	0,6
8	Верстак для ремонта ГБЦ	СИ	1	1740х740	1,28	1,28
9	Стенд для обкатки двигателя	КИ-5540	1	3220х1010	3,25	3,25
10	Стенд для ремонта ГБЦ	СИ	1	1000х600	0,6	0,6
11	Стеллаж для хранения агрегатов	СИ	1	1000 х600	0,6	0,6
12	Умывальник	СИ	1	430 х600	0,25	0,25
13	Огнетушитель	ОП5	2	500 х500	0,25	0,5
14	Огнетушитель	УО5	2	500 х500	0,25	0,5
15	Стеллаж для хранения двигателей	СИ	2	2120 х1410	2,99	5,98
16	Ларь для отходов	СИ	1	500 х500	0,25	0,25
19	Ларь для ветоши	СИ	2	225 х300	0,068	0,135
17	Кран балка	КБ-10Т	1	-	-	-
18	Стеллаж для хранения ГБЦ	СИ	1	2500х950	2,37	2,37
19	Расточной станок	2Е440А	1	2440х2195	5,36	5,36
20	Хонинговальный станок	3К833	1	1295х1145	1,48	1,48
21	Приспособление для проверки плоскости ГБЦ	ДП КП	1
	Итого:				FОБ =30,05 м2

Характеристики

Описание к чертежу	Описание отсутствует
Площадь производственного участка	108 кв.м.
Формат основного чертежа	А1
