Тележка для транспортировки ДВС
Разработанное в данном дипломном проекте приспособление предназначено для транспортировки двигателей, снятых с автомобиля. Приспособление представляет собой тележку со всеми поворотными колесами.
Основа тележки – сварная рама 1. Рама изготовлена из профильных труб 60х40х1,5 ГОСТ 8639-82. К раме приварена рукоятка для удобства перемещения тележки вместе с агрегатом.
Движение тележки обеспечивают блоки поворотных колес, состоящий из поворотных осей 3, распорных втулок 4, вилки колеса 6 и самого колеса 7. Колеса 7 вращаются на осях 8, сопряжение колеса 7 и вилки 6 осуществляется при помощи втулок 9. Крепление поворотной оси и оси колеса происходит при помощи шплинтов 15 и шайб 10 и 11.
Агрегат (ДВС) укладывается на стойки 2, которые крепятся к раме 1 при помощи болтов с гайками 12 и 13. Положение стоек 2 относительно рамы 1 регулируется при необходимости. Стойки 2 имеют пятки с отверстиями – вспомогательное крепление агрегата.
На стойки 2 устанавливаются съемные упоры 3, имеющие прорезиненные опоры. Упоры 3 по своей конструкции изготавливаются под конкретный агрегат (ДВС).
Подготовка к работе и работа.
- Перед началом работы убедиться внешним осмотром в исправном состоянии узлов и деталей тележки.
- При помощи подъемного механизма (кран-балка, тельфер, кран) установить агрегат на упоры тележки
- Транспортировать агрегат
Описание к чертежу | Описание с краткими расчетами |

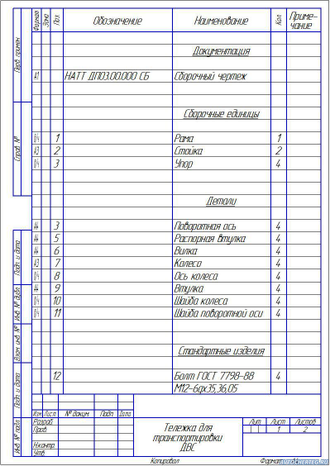

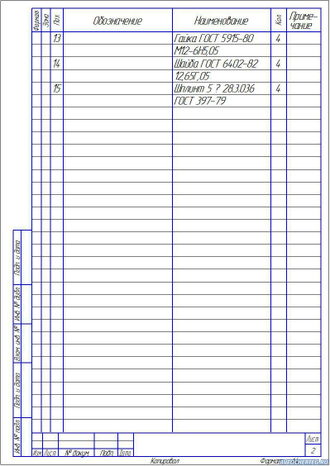

Спецификация к сборочному чертежу | есть |

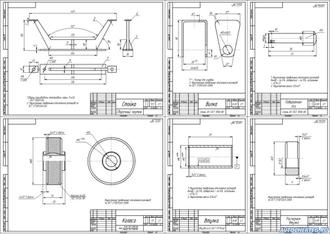

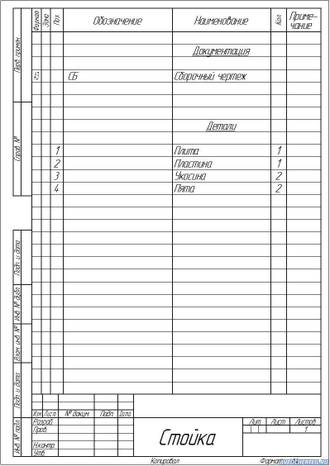

Деталировка к сборочному чертежу | есть |

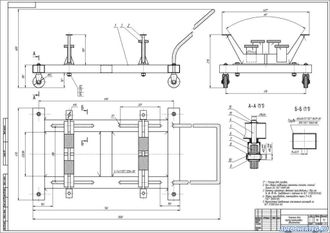

Формат основного чертежа | А1 |
