Приспособление для проверки свечей зажигания

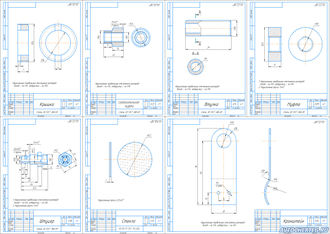

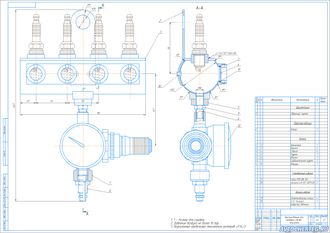

Основу приспособления составляет корпус 1, выполненный из отрезка трубы диаметром 50 мм. Корпус сварной, с торцов трубы – заглушки. По бокам приварены кронштейны под установку свечей, смотрового окна и манометра.

Свеча вкручивается в свечную втулку корпуса 1. Сразу устанавливаются все четыре свечи. Снизу корпуса 1 через муфту 5 и втулку 6 прикручивается регулятор давления воздуха с редуктором 12. Сжатый воздух поступает через штуцер 8 и соединительную муфту 7.

Контроль искры осуществляется через стекла 4, закрываемые крышками 3 с уплотнительными кольцами 11.

Приспособление подвешивается через кронштейн 2.

Правила пользования:

- установить свечи зажигания во втулки приспособления, затянуть свечи моментом 5-6 Нм;

- подключить высоковольтные провода двигателя автомобиля, подключить массу к корпусу автомобиля;

- подключить сжатый воздух к штуцеру (не более 10 МПа), при необходимости отрегулировать давление подаваемого воздуха;

- вращать стартером двигатель автомобиля, контролировать качество искрообразования в смотровом окне приспособления (перед проверкой отключить электробензонасос);

Правила ТО и ТБ

- не работать с приспособлением без защитных прозрачных очков;

- не отсоединять шланг подачи сжатого воздуха  при работе с приспособлением;

- периодически проверять состояние сварочных швов и элементов приспособления;

- неисправные детали подлежат замене;
