Приспособление для очистки свечей зажигания
Приспособление для очистки свечей зажигания

Приспособление для очистки свечей зажигания

Артикул: 1580
605 руб.
В корзину

Приспособление предназначено для очистки свечей зажигания, снятых с автомобиля. Принцип действия приспособления основан на работе пескоструйного аппарата.

Подобных конструкций приспособления – много, но все они являются «заводскими» разработками, дороги в приобретении и обслуживания. Данное приспособление упрощено, его легко собрать в условиях АТП, а обслуживание приспособления сводится к периодической проверке элементов и замене песка.


Основу приспособления составляет корпус 1, выполненный из листовой стали толщиной 1 мм. Корпус штампованный. Сверху корпуса закрепляется на винты 10 крышка 2.

К крышке 2 крепятся основные узлы приспособления. Первый узел, в который устанавливается свеча зажигания состоит из шайбы 3, втулки свечи 4 и уплотнительного кольца 11.

Второй узел  - узел подачи сжатого воздуха. Состоит из штуцера 5, муфты 6, втулки 7 и трубки 8. Штуцер 5 уплотняется при соединении с крышкой 2 упорной шайбой 9.

Подача песка и работа приспособления основана на принципе напора, когда песок попадает внутрь трубки 8 через отверстия и вместе с сжатым воздухом под давлением поступает на электроды свечи.

В приспособлении применяется очищенный кварцевый песок объемом до 350 куб дм.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

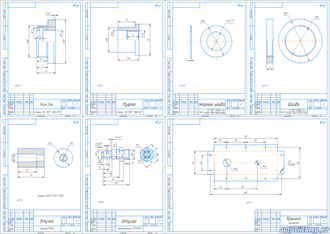

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
