Артикул: 533
1260 руб.

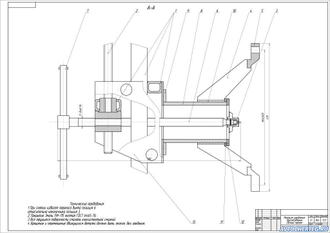

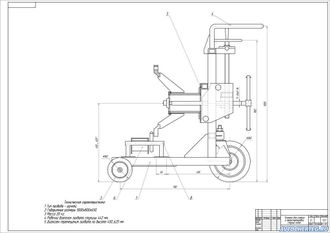

Тележка подставляется к автомобилю вывешенному на 50…125 мм, от пола. При помощи винта каретки с захватом устанавливается в нужном положении и ступица закрепляется с помощью трех гаек на захвате позиция 5. При помощи съемника производится съем ступицы позиция 6 и 7. После снятия ступицы с автомобиля при помощи винта позиция 2 опускаем ступицу в постели, это необходимо для разгружения винта, после чего она транспортируется к месту назначения.
Расчет на прочность пары винт гайка.
Исходные данные:
Нагрузка на винт, Q=5*103 Н
Коэффициент трения в резьбе, f=0,18
Материал винта _ сталь 45
Предел текучести сталь – 45, σт=360 Н/мм2
В основном винт испытывает сжимающие нагрузки.
|
Описание к чертежу
|
Полное описание к чертежу |
|

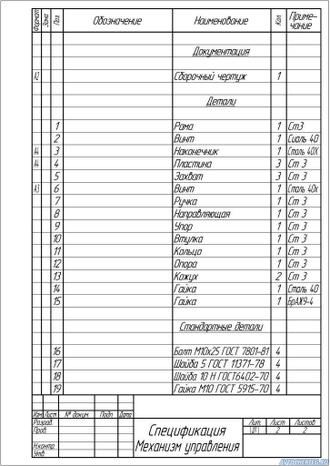

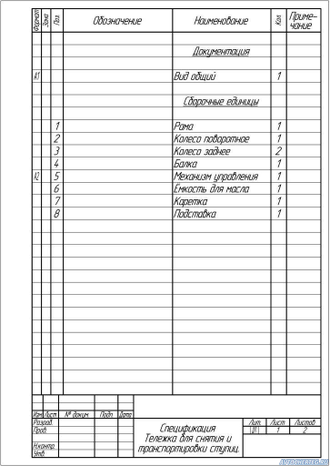

Спецификация к сборочному чертежу
|
есть |
|

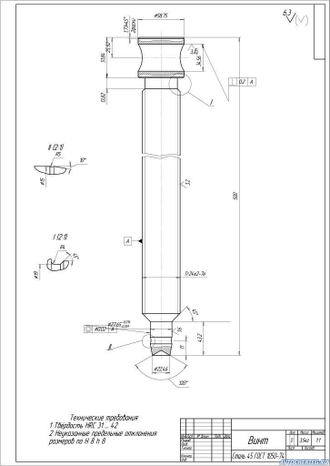

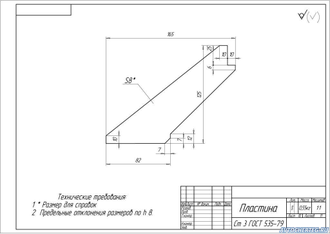

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
Комментарии
Добавить комментарий
С данным вопросом обращайтесь через обратную связь
Расчет на прочность пары винт гайка, проверка винта на совместное действие сжатия и кручения, расчет резьбы на износ и определение необходимой высоты гайки, проверка винта на устойчивость,
Здравствуйте! В архиве сборочный чертеж, деталировки и описание с расчетами.
