:no_upscale():watermark(s.siteapi.org/9d915ebbe9095fd.ru/watermark/kvto4l2s9ao84wsksw8cskwssw44s4,-1,-1,0,15,none)/s.siteapi.org/9d915ebbe9095fd.ru/img/omper1il1ios4ogscg00scgocgc8sw "Стенд для ремонта карбюраторов")
:format(webp):no_upscale():watermark(s.siteapi.org/9d915ebbe9095fd.ru/watermark/kvto4l2s9ao84wsksw8cskwssw44s4,-1,-1,0,15,none)/s.siteapi.org/9d915ebbe9095fd.ru/img/oxmipo22k6ookg808cgkg40g0kcogg "Стенд для ремонта карбюраторов")
:format(webp):no_upscale():watermark(s.siteapi.org/9d915ebbe9095fd.ru/watermark/kvto4l2s9ao84wsksw8cskwssw44s4,-1,-1,0,15,none)/s.siteapi.org/9d915ebbe9095fd.ru/img/5m1aop0omescs088co0soow0w48wwk "Стенд для ремонта карбюраторов")
:format(webp):no_upscale():watermark(s.siteapi.org/9d915ebbe9095fd.ru/watermark/kvto4l2s9ao84wsksw8cskwssw44s4,-1,-1,0,15,none)/s.siteapi.org/9d915ebbe9095fd.ru/img/3jhd01lnqoe8k04wwwk0sc4wckc0cw "Стенд для ремонта карбюраторов")
:format(webp):no_upscale():watermark(s.siteapi.org/9d915ebbe9095fd.ru/watermark/kvto4l2s9ao84wsksw8cskwssw44s4,-1,-1,0,15,none)/s.siteapi.org/9d915ebbe9095fd.ru/img/8i1vz9ucrdog44ks000w0co4kw84go "Стенд для ремонта карбюраторов")
:format(webp):no_upscale():watermark(s.siteapi.org/9d915ebbe9095fd.ru/watermark/kvto4l2s9ao84wsksw8cskwssw44s4,-1,-1,0,15,none)/s.siteapi.org/9d915ebbe9095fd.ru/img/beoxkmzkyj48cw4g4owsws4kc8wscw "Стенд для ремонта карбюраторов")
:format(webp):no_upscale():watermark(s.siteapi.org/9d915ebbe9095fd.ru/watermark/kvto4l2s9ao84wsksw8cskwssw44s4,-1,-1,0,15,none)/s.siteapi.org/9d915ebbe9095fd.ru/img/c83oalx47e8ss4ssggskscc48ocgco "Стенд для ремонта карбюраторов")
Для поведения ремонта карбюратора автомобиля, окончательного определения поломок внутренних деталей карбюратора, необходимо осуществлять его полную или частичную разборку. Рабочий должен осуществлять разборочные операции в удобном положении и иметь доступ к труднодоступным местам карбюратора. Разработанное приспособление позволяет реализовать данные условия, при минимальных затратах времени на выполнение необходимых работ.

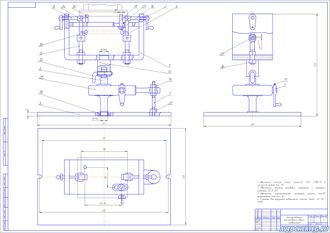

Принцип действия стенда заключается в следующем: рабочий, сняв с автомобиля карбюратор, устанавливает на приспособление. Крепление осуществляется шпильками вместе с корпусом карбюратора. После закреплении карбюратора можно осуществлять разборку. При этом стенд имеет возможность поворачивать карбюратор, относительно поперечной оси, на необходимый, угол в более удобное положение. Для этого на приспособлении установлен червячный редуктор.
|
Описание к чертежу
|
Описание с краткими расчетами |
|
Спецификация к сборочному чертежу
|
есть |
|

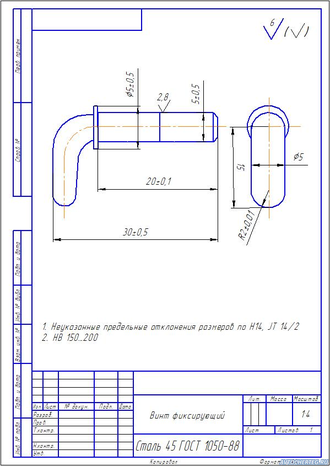

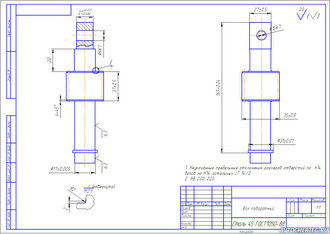

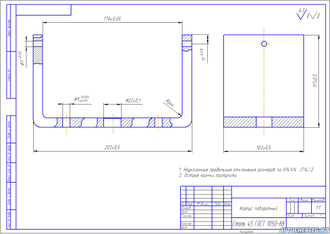

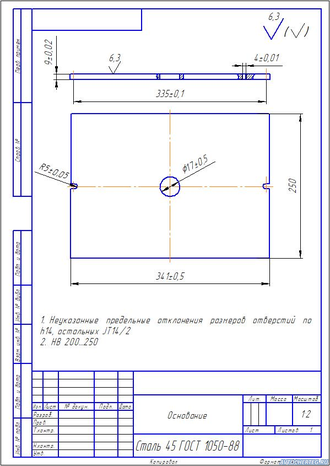

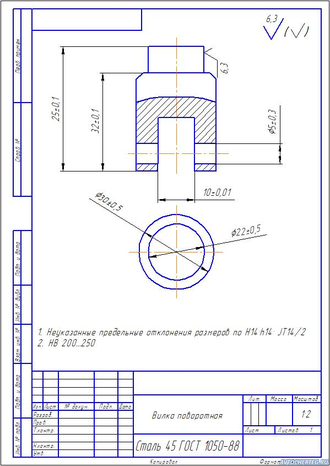

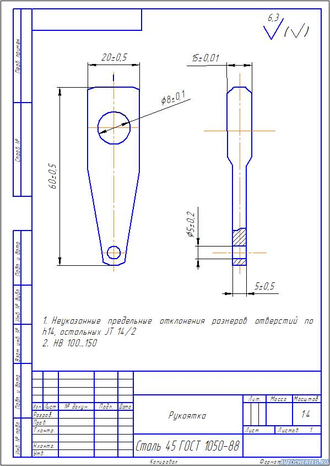

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
