Приспособление для испытания стартеров

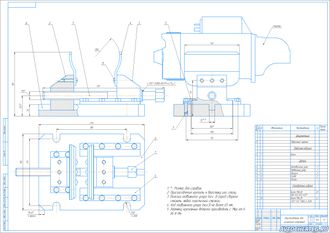

Основа приспособления плита 6, которая крепится к верстаку или столу через болты или шпильки. Крепление к верстаку или столу обязательно, воизбежании падения приспособления с установленным на нем стартером. Возможна установка приспособления на стенд для проверки качества зацепления зубчатого венца.

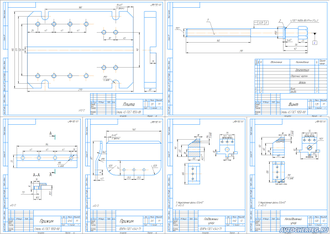

На плите 6 установлен неподвижный упор 2, который крепится к плите 6 болтами 7. В этот упор вкручивается винт 1, имеющий крупную метрическую резьбу и упор.

При вращении винта 1 перемещается подвижный упор 3, перемещение этого упора ограничивается закрепленными к плите 1 прижимами 4.

Фиксация стартера между упорами приспособления осуществляется скобами 5, которые крепятся к упорам винтами 8. Скобы могут иметь разную конфигурацию по конструкции в зависимости об модели и габаритных размеров стартера, что делает приспособление универсальным в использовании.

Правила пользования:

- установить стартер между скобами приспособления;

- вращать винт приспособления для перемещения подвижного упора и фиксации стартера в необходимом положении;

- осуществить фиксацию стартера;

- произвести необходимые операции по разборке/сборке стартера или его диагностике, а также испытания;

- ослабить фиксацию стартера вращением винта;

- снять стартер или его корпус с приспособления.

Правила ТО и ТБ

- не работать с приспособлением без защитных прозрачных очков или маски;

- не допускать попадания посторонних предметов в область прижима;

- не работать с незакрепленным к столу или верстаку приспособлением;

- неисправные детали подлежат замене;
