Наименование |
Модель |
Кол. |
Размеры в плане, мм |
Занимаемая площадь, м2 |
1. |
Подъемник двухстоечный |
WIEDERKRAFT WDK-522E/380 |
1 |
3600х670 |
2,41 |
2. |
Верстак с тумбой |
W 120 WS6/F2.011 |
1 |
1370х700 |
0,96 |
3. |
Инструментальная тележка |
Верстакофф PROFFI 950.7 |
1 |
950х490 |
0,47 |
4. |
Диагностическая стойка с приборами для диагностики автомобилей |
TOPEX 79R500 |
1 |
616х742 |
0,46 |
5. |
Пускозарядное устройство |
PATRIOT BCT-350 Start 650 |
1 |
325х330 |
0,11 |
6. |
Прибор для проверки света фар |
ОПК |
1 |
665х1770 |
1,18 |
7. |
Стол |
PROFFI |
1 |
1200x700 |
0,84 |
8. |
Стенд для диагностики свечей зажигания |
SMC-100 |
1 |
330х185 |
- |
9. |
Стенд для тестирования и очистки форсунок |
Сорокин 21.6 |
1 |
420х450 |
- |
10. |
Гидравлический пресс с силовым устройством - домкратом |
NORDBERG N3612JL ECO |
1 |
1240х240 |
0,30 |
11. |
Радиально-сверлильный станок |
Optimum RB8S |
1 |
820×290 |
0,24 |
12. |
Стеллаж |
СФМ (4 уровня) |
1 |
2000х1000 |
2,00 |
13. |
Инструментальный шкаф |
ITP-113S-3S-1L |
1 |
1000х500 |
0,50 |
14. |
Шкаф для спецодежды |
ШР-22 L800 |
1 |
800х500 |
0,40 |
15. |
Ларь |
Нестанд. |
1 |
500х350 |
0,18 |
16. |
ИТОГО |
|
|
|
10,05 |

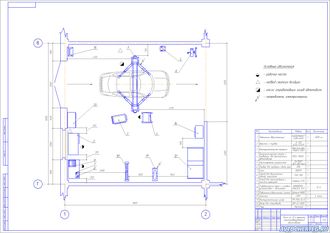

Описание к чертежу
|
Описание отсутствует |
Экспликация оборудования
|
есть |
Площадь производственного участка
|
81 кв.м. |
Формат основного чертежа
|
А1 |
