Пескоструй для свечей зажигания

цифровой товар

Артикул: 1589

1170 руб.

Артикул: 1589

Приспособление предназначено для очистки свечей зажигания, снятых с автомобиля. Принцип действия приспособления основан на работе пескоструйного аппарата.

Описание

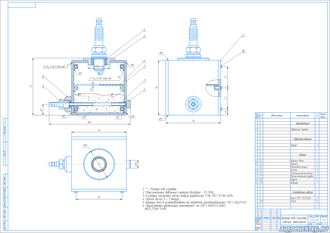

Описание устройства

Основу приспособления составляет сварной корпус 1, выполненный из листовой стали толщиной 3 мм. Сбоку корпуса 1 прикручивается крышка 3.

Внутри корпуса 1 устанавливается пластина распылителя 6, служащая для разряжения песка, распылительная трубка 7, по которому подается сжатый воздух. Распылительная трубка 7 фиксируется колпаком 5, муфтой 8 и штуцером 9.

Свеча зажигания устанавливается во втулку 2, которая ввинчивается в крышку корпуса 1. Втулка 2 имеет резиновое кольцо 4, служащее для уплотнения при установке свечи и работе приспособления.

Приспособление устанавливается на стол или верстак, специального крепления и фиксации не требует.

Правила пользования:

- подключить сжатый воздух к штуцеру (не более 1,5 МПа);

- установить свечу зажигания во втулку приспособления;

- подать сжатый воздух;

- вращательными движениями свечи зажигания произвести очистку;

- выключить подачу воздуха, проверить состояние свечи зажигания;

- при необходимости повторить операции;

Характеристики

Описание к чертежу	Описание с краткими расчетами
Спецификация к сборочному чертежу	есть
Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
