Приспособление предназначено для проверки датчиков температуры любых типов и форм.

Приспособление универсально ко всем типам датчиков, легкое в устройстве и обслуживании и не требует особых инструкций к применению.

Приспособление предназначено для проверки датчиков температуры любых типов и форм.

Описание

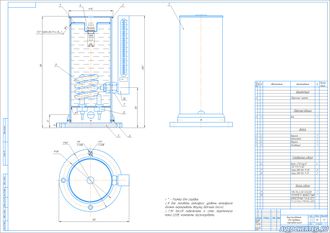

Данное приспособление переносное, это основание 5 с установленным на нем баком 1. Бак 1 сварной, выполнен из трубы с приваренным кольцом и пластиной внутри. Сверху бака 1, на коле установлен кронштейн 3 со втулкой 4 для термодатчиков. Тен 9 прикручен к платине бака 1. Провода от тена выходят из корпуса бака 1 через отверстия. Бак 1 крепится к основанию 5 винтами 6. Сбоку бака 1 установлен жидкостный термометр 10. Сверху бака 1 устанавливается крышка 2

Для проверки сопротивления датчиков к приспособлению необходим мультиметр.

Правила пользования:

- установить температурный датчик в кронштейн и втулку, играющую роль термоизолятора;

- подключить к датчику через клеммы мультиметр;

- подать напряжение (220 В) к электрическому тену приспособления;

- нагревать антифриз в баке до необходимой температуры контролируя изменения сопротивления на датчике на мультиметре.

Характеристики

Описание к чертежу	Описание с краткими расчетами
Спецификация к сборочному чертежу	есть

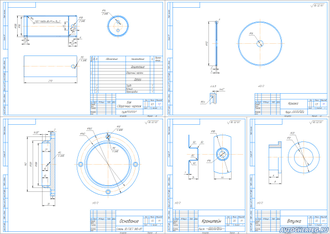

Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
