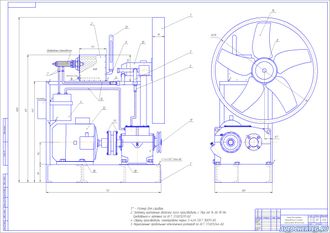

Стенд для проверки термодатчика системы гидропривода вентилятора
Стенд для проверки термодатчика системы гидропривода вентилятора
Стенд для проверки термодатчика системы гидропривода вентилятора
Стенд для проверки термодатчика системы гидропривода вентилятора

Стенд для проверки термодатчика системы гидропривода вентилятора

Артикул: 460

750 руб.

В корзину

Стенд предназначен для проверки термодатчиков системы гидропривода вентилятора системы охлаждения, выполнения регулировочных работ и работ по восстановлению работоспособности термодатчика.


Порядок регулировки клапана термодатчика системы гидропривода вентилятора на стенде



  1. Проверка и при необходимости - регулировка клапана термодатчика производится после его ремонта (в том числе – при замене чувствительного элемента), а также в случае, когда необходимо определить причину неисправности в работе системы охлаждения двигателя.
  2. Порядок проверки клапана термодатчика на стенде:
    • Установить клапан термодатчика в специальное отверстие водяного бачка стенда и залить в бачок воду (до уровня на 1 см ниже верхнего края).
    • Подсоединить шланги подвода и отвода масла контура управления гидромотором.
    • Включить электродвигатель стенда. При этом вентилятор должен начать вращаться с частотой ведения (500…1000 об/мин.).
    • Включить ТЭН нагрева воды в бачке стенда. При повышении температуры воды от +700С до +900С скорость вращения вентилятора должна плавно увеличиться до максимальной - примерно 1500 об/мин.


Суть регулировки заключается в том, чтобы найти такое положение гильзы «9» на корпусе «6», при котором достигаются:

- начало увеличения частоты вращения вентилятора при температуре +700С;

- максимальная частота вращения вентилятора при температуре +900С;

Для этого следует:

- ослабить стопор «8» и свинтить гильзу «9» с корпуса «6» максимально возможно (с сохранением герметичночти);

- установить клапан на стенд и подсоединить шлаги (воду в бачек не заливать);

- включить электродвигатель стенда и с помощью тахометра определить частоту вращения вентилятора в режиме «ведения»;

- залить в бачок стенда воду и включить ТЭН для её подогрева. Нагреть воду до t = +700С. Если при повышении температуры выше +700С частота вращения вентилятора не начала увеличиваться, следует наворачиванием гильзы «9» на корпус «6» найти такое положение, при котором повышение оборотов начнётся с перехода отметки t = +700С. В этом положении затянуть стопор «8»;

- нагреть воду до t = +900С с контролем частоты вращения вентилятора. Она должна постепенно увеличиваться до величины 1500±50 об/мин.

В случае, если необходимые параметры достигнуты не были, следует провести ремонт клапана с полной разборкой и заменой дефектных деталей.



Описание к чертежу Полное описание к чертежу
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
