Приспособление для проверки датчиков распредвала

цифровой товар

Артикул: 1622

1050 руб.

Артикул: 1622

Данное приспособление предназначено для диагностики датчиков положения распределительного вала, снятых с двигателя автомобиля. Приспособление работает совместно с мультиметром и осциллографом

Краткая характеристика:

тип – механическое, ручной привод, переносное

габаритные размеры, мм – 190х120х70

масса, кг – 7,85

Краткая характеристика:

тип – механическое, ручной привод, переносное

габаритные размеры, мм – 190х120х70

масса, кг – 7,85

Описание

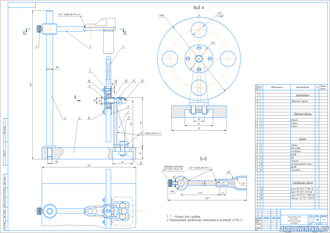

Основной элемент приспособления – это основание 6, на котором установлена сварная стойка 2. Стойка 2 крепится двумя болтами 13 с закладной 12. Крепление происходит через разрезные отверстия основания 6, что предусматривает регулировку положения стойки 2 в зависимости от типа и размеров проверяемого датчика.

К стойке 2 крепится ось 8 с колесом 3. Колесо 3 вращается на оси 8 благодаря подшипнику 16. Подшипник 16 удерживается шайбой 7 и пыльником 9. Прижатие подшипника 16 осуществляется через дистанционное кольцо 10 и шайбу 11. Фиксируется положение колпачковой гайкой 15.

Проверяемый датчик устанавливается на штангу 1. Положение штанги 1 регулируется фиксатором 5 на стойке 4. Стойка 4 устанавливается на основание 6.

Вращая руками колесо, на экране осциллографа фиксируется график работы датчика. Схема проверки приведена на рисунке. Делается вывод о его исправности. Кроме этого, используя данное приспособление, возможно проверить мультиметром сопротивление обмоток датчика.

Характеристики

Описание к чертежу	Описание с краткими расчетами
Спецификация к сборочному чертежу	есть

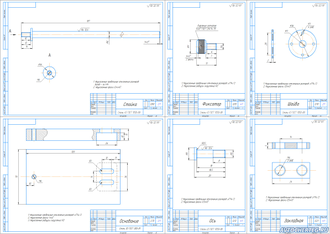

Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
