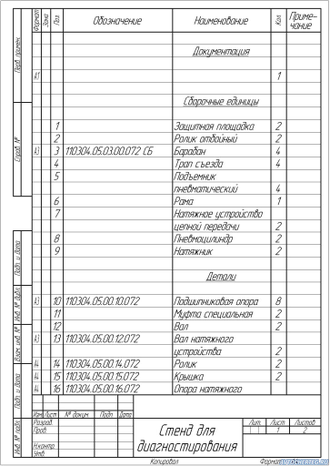

Стенд для проверки КПП и ведущих мостов

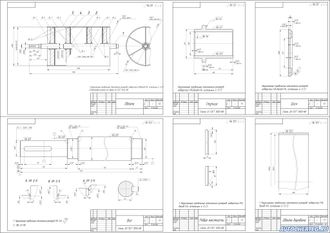

Каждый блок включает в себя пару цилиндрических барабанов с отбойными шайбами (предотвращающими возможное перемещение автомобиля или трактора в сторону). Барабаны установлены на подшипниках качения, между собой связны цепной передачей. Блок барабанов соединен через передающий механизм с электротормозом. Передающий механизм сконструирован из соединительной упругой втулочно-пальцевой муфты, двухступенчатого цилиндрического редуктора, и цепной передачи с натяжным устройством.

Электротормоз и редуктор закреплены на раме болтовым соединением. Электротормоз представляет собой электродвигатель, который работает как генератор с отдачей электрического тока в сеть через жидкостный реостат. В пульте управления стендом находится измерительная аппаратура, датчики системы замеров. Между роликами установлен пневматический подъёмник двух стороннего действия, обеспечивающий свободный въезд и съезд транспорта со стенда. Стенд оборудован храповым механизмом, служащим для фиксации транспортного средства и создания дополнительной нагрузки на ведущие колёса, что обеспечивает увеличение силы трения между колёсами и барабанами стенда.

Пульт управления размещается впереди блоков роликов с правой стороны под углом 45° к продольной оси стенда. Задняя сторона пульта должна быть легко доступной.

Электрические провода прокладывают в трубах. Провода измерительной системы должны быть в отдельной трубе. Питание стенда осуществляется от трехфазной сети переменного тока напряжением 380/220 В и частотой 50 Гц.

Описание и принцип действия диагностического стенда

Принцип работы диагностического стенда основан на создании нагрузки на ведущих колёсах транспортного средства. Нагрузка (противоположный крутящий момент) создаётся на барабанах стенда при помощи электротормоза.

Автомобиль или трактор прошедший предварительную подготовку (мойку очистку), устанавливается на стенд - ведущие колёса выставляются на блок барабанов, опускаются площадки пневмоподъёмников. В этом положении осуществляется фиксация транспортного средства при помощи храпового механизма. В тех случаях, когда транспортное средство является полноприводным с колёсной формулой (4´4; 6´6) не задействованные ведущие мосты должны быть отключенными. Если конструкцией автомобиля, трактора этого не предусмотрено необходимо выполнить вывешивание колёс и установить транспортное средство на опоры.

Производится внешний осмотр картера коробки передач и корпуса ведущего моста.

Закрепляют вытяжной металлорукав на глушителе автомобиля, посредством, которого предотврашается попадание выхлопных газов в помещение.

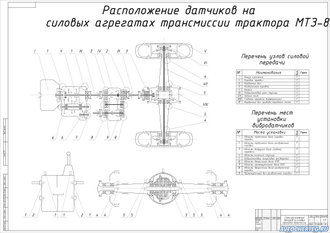

Устанавливают датчики на картере коробки переключения передач и балке диагностируемого моста.

Запускают двигатель транспортного средства, включают одну из передач (1), устанавливают номинальные обороты двигателя, снимают показания датчиков.

Увеличивают пропорционально нагрузку на правом и левом ведущем колёсе (равная заданная нагрузка будет обеспечивать прямолинейное движение) анализируют показания приборов.

Выявляют неисправности (повышенные зазоры) в подшипниковых узлах, износ втулок шестерён, повышенный шум и гул в зубчатом зацеплении.
