Приспособление для проверки МР датчиков

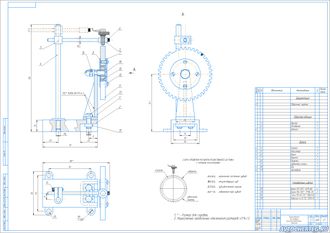

Основной элемент приспособления – зубчатое колесо 9, имеющее несколько зубьев с внесенными в них изменениями (спиленный зуб, сдвоенный и зуб с увеличенной длиной). Зубчатое колесо вращается на оси 10 и подшипнике 15, закрываемый пыльником 8 с одной стороны и крышкой 7 – с другой.

Вся конструкция зубчатого колеса установлена на призме 1, которая крепится к основанию 2.

Диагностируемый датчик устанавливается на штангу 3. Штанга 3 – регулируемая по вылету и высоте установке. Перемещение штанги 3 осуществляется по стойке 4, а крепление – при помощи фиксатора 5 и винтов 6.

Зубчатый диск ступицы доработан: одна пара зубьев – заварена, один зум – спилен, один зуб – наплавлен. Сделано это для того, чтобы на осциллографе получать график работы датчика (см. схему на чертеже), говорящему о работоспособности или неисправности датчика.

Описание работы приспособления:

Датчик устанавливается на штангу и фиксируется винтом. Далее выставляется стойка таким образом, чтобы зазор между контактной пластиной датчика и поверхностью зубьев колеса составлял от 1 до 3 мм. К датчику подключается осциллограф и питание.

Вращая руками ступицу, на экране осциллографа фиксируется график работы датчика. Делается вывод о его исправности. Кроме этого, используя данное приспособление, возможно проверить мультиметром сопротивление обмоток датчика.

Правила эксплуатации и обслуживания

- при первоначальном использовании приспособления убедиться в установки его крепления к верстаку или столу;

- не допускать попадание рук и частей одежды между держателем и ступицой;

- периодически проверят состояние всех деталей приспособления;

- следить за состоянием резьбовых и сварных соединений

- приспособление необходимо заземлить;

- неисправные детали заменяют.
