Дымогенератор

1170 руб.

Артикул: 1633

Приспособление предназначено для генерации дыма, который, в дальнейшем, подается в трубопроводы систем автомобиля для выявления мест нарушения герметичности (мест утечек). Принцип действия прибора основан на нагреве масла свечей накала и подачи при помощи сжатого воздуха плотного дыма по трубопроводу (шлангу).

Описание

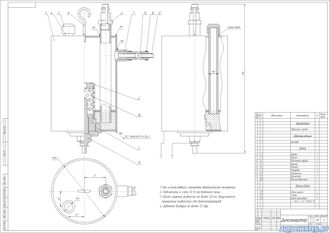

Приспособление состоит из цилиндра 1, внутри которого размещается свеча накала 11. Свеча накала 11 вкручивается во втулку 3, которая установлена в нижней части корпуса 1. Масло заливается через трубку 4, закрываемой крышкой 5. Для работы приспособления необходим сжатый воздух, который подается через штуцер 6.

Подготовленный дым выходит из приспособления под воздействием сжатого воздуха через патрубок 7, по шлангу 13 и наконечник 8.

Для исключения разбрызгивания масла внутри приспособления установлен маслоотделитель 10 и пробка 2. Приспособление подвешивается за кронштейн 9.

Характеристики

Описание к чертежу	Описание с краткими расчетами
Спецификация к сборочному чертежу	есть

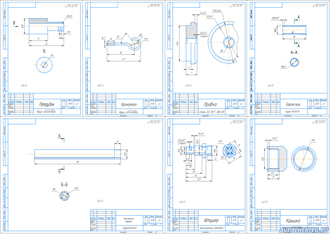

Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
