Устройство для балансировки валов

Артикул: 1549

600 руб.

В корзину

Разработанная конструкция приспособления предназначена для балансировки валов. Балансировка статическая. Приспособление механического типа, устанавливается на столе или верстаке.



Краткая характеристика:

Тип – ручное, передвижное;

Габаритные размеры, мм – 920х900х540;

Масса, кг – 11,22.

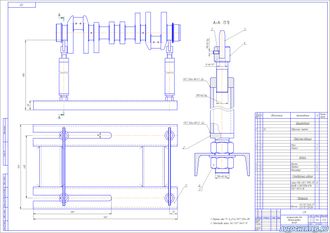

Приспособление состоит из двух основных элементов: Рамы 1 и стоек 2. Рама 1 сварная, применяется швеллер марки 14У. С одной стороны рамы 1 имеются прорези для регулировки положения стоек 2 при установке валов на приспособление.

Стойки 2 крепятся к раме при помощи гаек 6 и шайб 7. Положение гаек позволяет установить стойки на разных высотах в зависимости от положения базовой плоскости (стол, верстак). Стойки 2 состоят из штока, цилиндра и втулки (см. лист рабочих чертежей). На стойках крепятся оправки 4 и призмы 3. Положение призм 3 фиксируется фиксаторам 5. Положение оправок 4 также можно изменять. На призмы 3 устанавливается непосредственно сам балансируемый вал.



Правила пользования:



Перед балансировкой необходимо выставить приспособление строго горизонтально.  Для этого используется обычный корпусный уровень. Установка горизонтали производится только на призмах. Регулировка положения призм осуществляется изменением высоты оправок. Уровень контролируется в нескольких возможных плоскостях между призмами.

После установки приспособления на призмы укладывается коленчатый вал. Если имеется дисбаланс, то коленчатый вал сразу же начнёт проворачиваться, то есть катиться по кромке призм, пока центр тяжести деталей не окажется в самой нижней точке. Этот дисбаланс (перевес) нужно устранять.

Чтобы устранить перевес, необходимо в самой тяжёлой части маховика высверлить лишний металл, чтобы убрать лишний вес. Чтобы узнать вес, необходимо к самой лёгкой противоположной стороне маховика (вверху) приклеить магнитики разного веса или кусочки большого магнита.

Добавлять (приклеивать) магнитики к маховику нужно будет до тех пор, пока коленчатый вал в сборе с деталями будет  лежать неподвижно (не катиться ни в право ни в лево). Все магнитики, которые были приклеены, нужно взвесить, и этот точный вес и будет перевесом (дисбалансом).

После определения веса необходимо высверлить с маховика столько металла, чтобы вес стружки был такой же как и вес магнитиков, которые компенсировали дисбаланс. При высверливании желательно постелить под маховиком ткань, чтобы можно было собрать стружку и взвесить.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

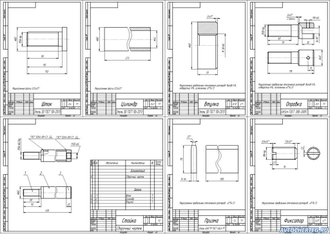

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
