Стенд для разборки карданных валов
Стенд для разборки карданных валов

Стенд для разборки карданных валов

Артикул: 352

400 руб.

В корзину

При необходимости замены карданных крестовин грузовых автомобилей используют данный стенд.

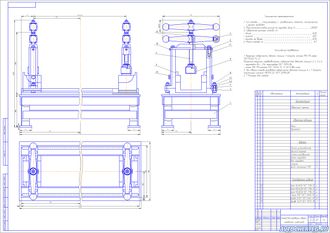

Стенд состоит из четырех стоек раздвижных 5; двух призм опорных 4; винта (вала) грузового 7 со стаканом 8, которые соединены в единое целое посредством винта M10 ГОСТ 17475-72. Для соединения двух соседних стоек 5 раздвижных и преобразования вращательного движения вала грузового 7 служит балка грузовая 6. Раздвижные стойки 5 и грузовые балки 6 соединены при помощи болтов 11 (Ml2) и шайб 14. Конструкция стенда включает две грузовые балки 6 и два грузовых вала 7.

Вращательное движение грузового вала 7 обеспечивается посредством передачи аналогичного движения от вала рукоятки 2, соединенного с ручкой. Соединение ручки и вала рукоятки резьбовое. Рукоятка 2 имеет сквозное отверстие квадратного типа, которое соединяется с квадратным участком грузового вала 7. Данное соединение двух указанных сборочных единиц обеспечивает отсутствие между ними вращательного движения относительно друг друга. От осевых перемещений между грузовым валом 7 и рукояткой 2 предохраняет гайка 13 (M12) и шайба 15. Для установки стенда служит плита установочная 3. Раздвижные стойки 5 соединяются:

- с призмой опорной 4 при помощи болтов 12 (Ml2) и шайбы 14;

- с плитой установочной 3 при помощи пригонных болтов 9 (Ml2), гаек 13 (Ml2) и шайб 14.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

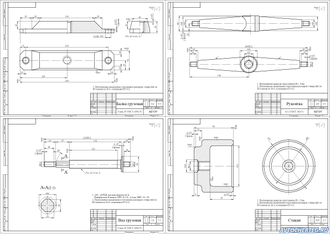

Деталировка к сборочному чертежу есть
Формат основного чертежа А1

mhr

Сколько листов чертежей, формата А-1 ? 2 или 3 ?

Комментировать
Admin

Здравствуйте! В комплекте два чертежа формата А1

Макарий

а как получить, и произвести оплату?

Комментировать
Admin

Здравствуйте! Добавьте чертеж в корзину, следуйте инструкциям, там все расписанно.
