Приспособление для контроля вилок карданного вала
Приспособление для контроля вилок карданного вала

Приспособление для контроля вилок карданного вала

Артикул: 13
550 руб.
В корзину

Данное приспособление предназначено для контроля вилок карданных валов. Оно имеет пневмопривод для автоматического закрепления и центровки вилки относительно измерительного инструмента. В архиве: сборочный чертеж, деталировка, описание устройства и работы приспособления, технологическая карта, спецификация.

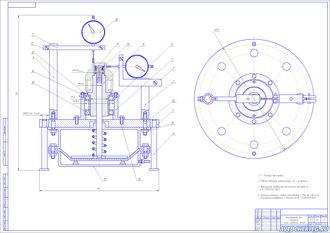

Основной частью приспособления является пневмокамера 17, которая крепится к основанию 1. На этом же основании установлен подвижный узел измерительной части, состоящий из: корпуса 7, оправки 9, крышки 12 и подшипников 19. Индикаторы 18 устанавливаются на державку 3 и пластину 5, которые в свою очередь крепятся на стойках 2 и 4. Само приспособление установлено на стол при помощи ножек 6. Фиксация вилки карданного вала осуществляется при помощи резинового буфера 10.
Работа с приспособлением состоит в следующем: вилка карданного вала устанавливается на оправку 9, которая имеет каналы для резинового буфера. После установки вилки, включают пневмокамеру, происходит перемещение штока камеры и давление его на резиновый буфер 10, расширение которого способствует закреплению и одновременному центрированию вилки относительно оси штока. После установки вилки настраивают индикаторы 18, для чего подводят их наконечники к торцу вилки и ее радиальной поверхности. Для проверки измерений достаточно вращать вилку и следить за показаниями индикаторов.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

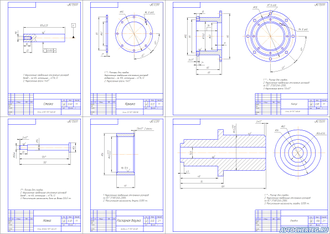

Деталировка к сборочному чертежу есть
Формат основного чертежа А1

Тематические чертежи


Admin

Конструкторская часть подойдет для агрегатного участка, поста по ремонту трансмиссии или иного специализированного поста по ремонту карданных валов
