Стенд для срезания тормозных колодок
Предлагаемое приспособление предназначено для срезания накладки с тормозной колодки.
В целях уменьшения времени на разборку тормозной колодки целесообразно использовать установки для срезания накладок. Износ накладки тормозной колодки связан с тяжелыми условиями работы (большие и неравномерные нагрузки).
Для срезания накладки с тормозной колодки существуют различные конструкции, такие как устройство для удаления заклепок из тормозных колодок, устройство для обработки тормозных колодок транспортных средств, стенд для срезания тормозных накладок с колодок и установка для механизированной разборки тормозных колодок.
Устройство содержит стол, на котором на установлен приводной вал со шкивом, кинематический связанным посредством клиноременной передачи со шкивом электродвигателя. На валу установлены верхние и нижние диски, верхний прижим и нижняя плита. Между диском и плитой проложены элементы качения. Диски и плиты связаны между собой нарезными стержнями с гайками, при этом нижний диск выполнен с нарезкой под стержни, а диск со сквозными отверстиями. Нижний диск имеет центральное квадратное отверстие, по¬средством которого он насажен на квадратный выступ вала. На нижнем диске имеются выступы. На столе вертикально установлены кожухи. В верхней части в торце вала установлен винтовой стержень с головкой и рукояткой. На также столе также установлен суппорт для подачи резца. Резцедержатель выполнен с возможностью установки широкого резца. Установка широкого резца позволяет обрабатывать по всей ширине накладки.
Стенд работает следующим образом. Между верхними и нижними дисками устанавливается тормозная колодка с накладкой обращенной наружу. Вращением рукоятки нажимают на верхний прижим, который перемещает верхний диск. Верхний диск прижимает тормозную колодку к нижнему диску. Включают электродвигатель и посредством клиноременной передачи и редуктора, вращает верхние и нижние диски вместе с тормозной колодкой. С помощью суппорта подают резец. При вращении тормозной колодки с накладкой и с одновременной подачей резца (0,5мм/об.) происходит срез накладки с заклепками.
Описание к чертежу | Полное описание к чертежу |
Спецификация к сборочному чертежу | есть |

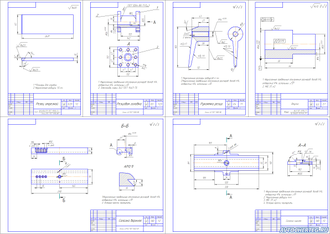

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
