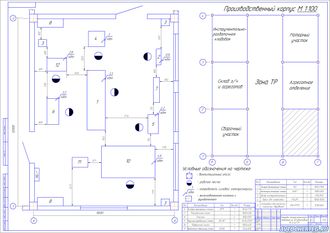

Слесарно-механическое отделение

Слесарно-механическое отделение

Артикул: 109

250 руб.

В корзину

   Участок предназначен для ремонта деталей слесарно-механической обработкой. На этом участке проводят работы по восстановлению относительно простых деталей, а также для изготовления некоторых деталей нетоварной номенклатуры (дополнительных ремонтных, простых осей, валов). Базисные детали (блоки цилиндров, балки передних мостов, картера) на этом участке, как правило, не ремонтируют.



Описание Характеристики

Наименование оборудования

Тип

Модель

Число

единиц

Габаритные размеры, мм

Площадь, занимаемая оборудованием, м2

Мощность,

кВт

Токарно-винторезный станок

163

1

3800х1100

4.4

3,3

Стеллаж

-

2

1650х550

1,8

-

Настольно-токарный станок

2ПК7

1

1000х300

0,3

0,8

Шкаф инструментальный

-

3

450х540

0,73

-

Пресс для запрессовки/выпресовки, гибки, правки

Р342М

1

1000х1030

1,03

3

Установка для расточки тормозных барабанов

К16РТР3

1

1230х660

0,81

2,2

Универсально-фрезерный станок

6Р11

1

770х1640

2,5

3,2

Разметочная плита

-

1

1600х100

0,16

-

Поверочная плита

-

1

1000х630

0,63

-

Круглошлифовальный станок

3Б-161

1

3400х2000

6,8

4,6

Вертикально-сверлильный станок

2Н135

1

1240х810

1,01

2
Экспликация оборудования есть
Площадь производственного участка 108 кв.м.
Формат основного чертежа А1
