Приспособление для контроля рабочей поверхности тормозного барабана
Приспособление предназначено для контроля рабочей поверхности тормозного барабана на овальность и биение. Приспособление позволяет контролировать диаметр тормозного барабана и осевое перемещение торца барабана.

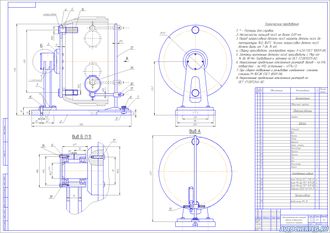

Приспособление состоит из станины 2, которая устанавливается на слесарный верстак или стол. К станине 2 крепится стойка 1, представляющая собой сварную конструкцию с подшипниковым узлом. В стойке 1 установлены два подшипника 18 с крышкой 6, вал 3, с закрепленной на нем плитой 4, пальцами 5 и зажимами 14. На плиту 4 устанавливается контролируемый тормозной барабан. В
К станине 2 фиксируется корпус стойки 7, с фиксатором 8 и прижимом 9. В корпусе 7 установлена индикаторная стойка с индикатором 19. Индикаторная стойка состоит из двух осей 11 и 12, призмы 10, и фиксаторов 13.
К работе с приспособлением допускаются лица, прошедшие технику безопасности и изучившие настоящие инструкции по пользованию приспособлением. Тормозной барабан устанавливается на плиту приспособления и ее пальцы с натягом, что обеспечивает фиксацию барабана, к рабочей поверхности барабана подводится индикатор и настраивается по месту измерения, вращением тормозного барабана, измеряют биение и контролируют диаметр.
Описание к чертежу | Краткое описание без расчетов |
Спецификация к сборочному чертежу | есть |

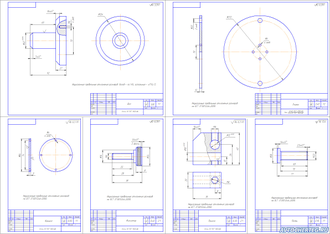

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
