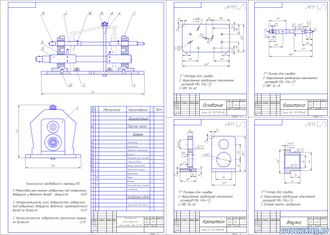

Приспособление для расточки отверстий под подшипники КПП
Картер коробки передач, отлитый из специального чугуна, подлежит восстановлению при износе отверстий под подшипники ведущего, ведомого и промежуточного валов, отверстий под ось подшипников блока шестерен заднего хода, отверстий под установочные штифты и повреждение резьбовых отверстий.
При износе отверстий под подшипники ведущего вала до диаметра более 150,08 мм и ведомого вала до диаметра более 140,08 мм их восстанавливают постановкой втулок. Для этого отверстие под подшипник ведущего вала растачивают до диаметра 155+0,08 мм и одновременно растачивают выточку диаметра 158+0,3 мм на глубину 2,5+0,2 мм под бурт ремонтной втулки. Затем переустанавливают картер и растачивают отверстие под ремонтную втулку подшипника ведомого вала до диаметра 145+0,08 мм и одновременно растачивают выточку диаметра 148+0,3 мм на глубину 2,5+0,2 мм под бурт ремонтной втулки.
Описание к чертежу | Краткое описание без расчетов |
Спецификация к сборочному чертежу | есть |
Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А2 |
